Реле-регулятор заряджання Zongshen/Lifan 125–150, 5 дротів

Реле-регулятор заряджання Zongshen/Lifan 125–150, 5 дротів

Реле-регулятор призначене для системи заряджання мотоциклів Zongshen і Lifan із чотиритактними двигунами класів 125 та 150 см³. Деталь виконує дві пов’язані функції: випрямляє змінний струм від генератора та обмежує напругу до рівня, потрібного бортовій мережі. Завдяки цьому акумулятор поповнює заряд, а освітлення й інші споживачі працюють без неконтрольованого зростання напруги зі збільшенням обертів двигуна.

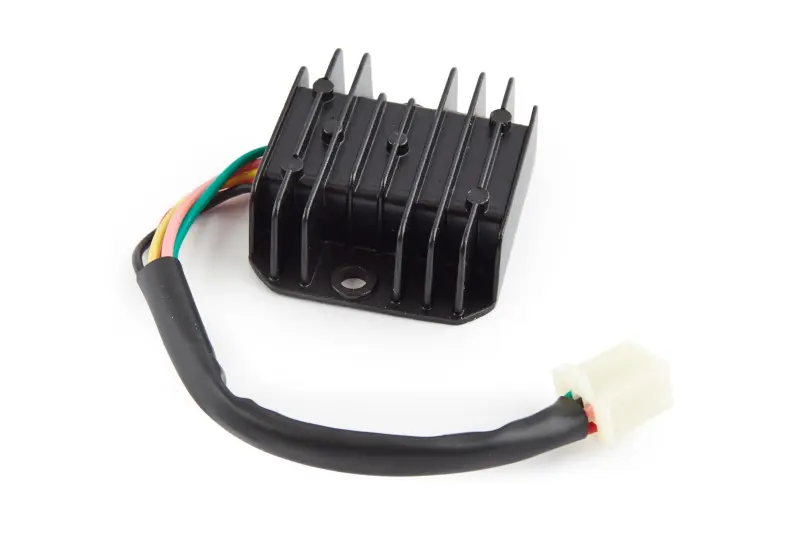

Ця версія має п’ять дротів, зібраних в один джгут зі спільною пластиковою колодкою. Компактний прямокутний корпус оснащений вираженими радіаторними ребрами та монтажним отвором. Ребриста поверхня збільшує площу розсіювання тепла, що виникає під час регулювання. Такий формат зручно встановлювати на штатне місце, якщо роз’єм, розташування контактів і кріплення відповідають демонтованій деталі.

Сумісність і правильний підбір

Реле-регулятор належить до п’ятидротових варіантів для низки мотоциклів Lifan LF125/LF150 і Zongshen ZS125/ZS150. Позначення 125/150 вказує на клас двигуна, однак саме по собі не визначає сумісність: на техніці однакового об’єму застосовуються регулятори з іншою кількістю виводів, кількома колодками або відмінною схемою контактів. Перед вибором порівняйте нову деталь зі старою та перевірте схему проводки конкретної модифікації.

• Кількість дротів: їх має бути п’ять; виконання 3+3 або інша кількість виводів не є прямою заміною.
• Роз’єм: зіставте форму колодки, кількість місць під контакти, фіксатори та напрямок підключення.
• Схема контактів: призначення кожного виводу має відповідати схемі мотоцикла. Збігу кольорів дротів без перевірки контактів недостатньо.
• Кріплення: порівняйте форму корпусу, положення монтажного отвору та вільний простір біля штатного місця.

Коли варто перевірити реле-регулятор

Підставою для діагностики є слабке заряджання акумулятора, повторний розряд, надмірна напруга на клемах, помітна зміна яскравості світла разом з обертами або нагрівання й окиснення з’єднувальної колодки. Такі ознаки не завжди свідчать про несправність саме регулятора. Подібні симптоми можуть бути пов’язані з акумулятором, генератором, поганим контактом маси, пошкодженим дротом чи роз’ємом, тому спочатку всю систему заряджання перевіряють вимірювальним приладом.

Якщо корпус перегрівався, контакти потемніли або колодка оплавилася, простого підключення нової деталі може бути недостатньо. Роз’єм потрібно привести до справного стану: ослаблений чи окиснений контакт створює опір, нагрівається та погіршує передавання струму. Також доцільно перевірити надійність з’єднань генератора й акумулятора, щоб нова деталь працювала зі справною проводкою.

Встановлення та контроль після заміни

Перед монтажем від’єднайте акумулятор, зніміть попередній регулятор і ще раз зіставте роз’єм та контакти. Закріпіть корпус без перекосу, не перетискайте джгут і не прокладайте його поряд із рухомими або сильно нагрітими деталями. Колодка має ввійти повністю та зафіксуватися без зміни порядку дротів. Якщо схема контактів відрізняється, підключати регулятор навмання не можна.

Після встановлення виміряйте напругу на акумуляторі за різних обертів, перевірте стабільність світла та огляньте з’єднання на предмет нагрівання. Точні контрольні значення беруть із технічної документації конкретного мотоцикла. Така послідовність допомагає відрізнити правильну роботу регулятора від несправності генератора, акумулятора або проводки й переконатися, що п’ятидротова версія справді підходить вибраній модифікації Zongshen чи Lifan.
