Ротор генератора Delta під 1+1 котушки для копії Honda Cub C50 1988, mod.A

Ротор генератора Delta під 1+1 котушки для копії Honda Cub C50 1988

Деталь призначена для мопедів Delta із чотиритактним двигуном об’ємом 50 см³, виконаним за типом Honda Cub C50 1988 року. Модифікація mod.A розрахована на генератор зі статором конфігурації 1+1, тобто з двома котушками. У переліку сумісних моделей для цієї позиції зазначені Viper Delta та Musstang MT50Q-1. Ротор обирають для ремонту саме такої версії генератора: виконання під 5+1 або 6 котушок відрізняються та не мають підбиратися лише за подібним зовнішнім виглядом.

Призначення та принцип роботи

Ротор установлений на колінчастому валу й обертається разом із ним навколо нерухомого статора. Магніти на внутрішньому боці створюють змінне магнітне поле, завдяки якому в котушках статора виникає струм. Залежно від схеми конкретного двигуна вироблена енергія використовується системами запалювання, освітлення та заряджання. Тому стан ротора впливає не на один окремий споживач, а на роботу генератора загалом.

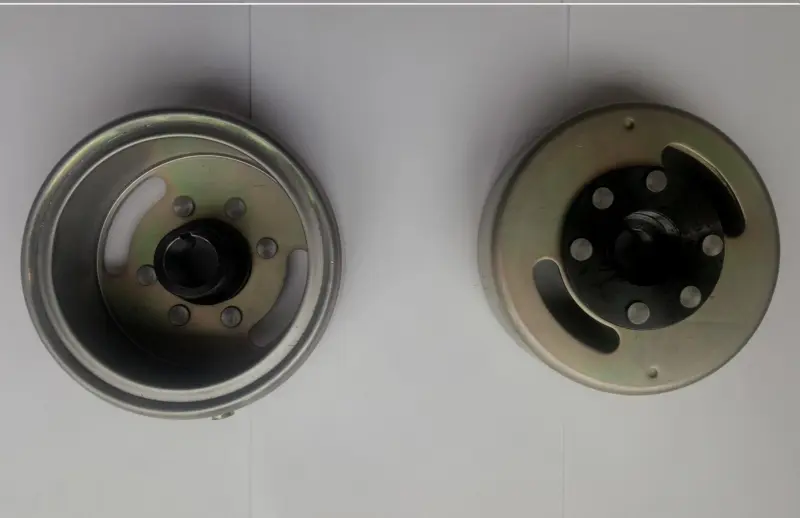

Ця деталь водночас виконує функцію маховика: її маса допомагає згладжувати пульсації обертання двигуна на малих обертах. Конструкція має чашоподібну форму, центральну маточину, круглі технологічні отвори та два дугоподібні вікна. Ці ознаки корисні для порівняння з раніше встановленою деталлю, проте остаточний підбір виконують за всією посадковою геометрією та типом статора.

Що перевірити під час підбору

Навіть у зовні подібних мопедів Delta трапляються різні виконання генератора. Перед замовленням зніміть кришку та зіставте новий ротор зі старим або з параметрами встановленого двигуна. Назви моделі мопеда без перевірки генератора недостатньо, особливо якщо двигун раніше замінювали чи ремонтували.

• Конфігурація статора: потрібне виконання 1+1, розраховане на дві котушки.
• Тип двигуна: чотиритактний 50 см³, копія Honda Cub C50 зразка 1988 року; підтверджені моделі — Viper Delta та Musstang MT50Q-1.
• Посадка на вал: зіставте конус, шпонковий паз, центральний отвір і місце під кріплення.
• Габаритна геометрія: перевірте зовнішній діаметр, глибину чаші та зазор відносно статора й кришки.
• Розташування деталей: порівняйте дугоподібні вікна, круглі отвори, маточину та внутрішню поверхню, щоб не переплутати модифікації.

Перевірка та встановлення

Для зняття ротора з конусної шпонкової посадки застосовують відповідний знімач. Не варто підважувати чашу важелем через статор або бити по ній: деформація порушить зазор, а необережний інструмент може пошкодити котушки. Тип і різьбу знімача добирають за фактично встановленим ротором.

Перед монтажем очистьте й огляньте конус колінчастого вала, шпонку, паз, різьбу та кріплення статора. Шпонка має правильно розташовуватися в пазу, а ротор — сідати без перекосу. Після фіксації прокрутіть колінчастий вал вручну та переконайтеся, що він обертається вільно, без торкання статора або кришки. Зусилля затягування центрального кріплення обирають за ремонтними даними конкретного двигуна: довільне значення тут неприпустиме.

Після складання перевіряють запуск, роботу запалювання, освітлення та заряджання відповідно до схеми мопеда. Якщо несправність залишається, діагностують також котушки статора, проводку, роз’єми, регулятор-випрямляч і акумулятор. Такий підхід допомагає відрізнити дефект ротора від іншої несправності генераторної системи.

Коли потрібна заміна

Підставою для заміни є деформація чаші, сліди контакту зі статором, пошкодження чи послаблення магнітів, помітна втрата їхніх магнітних властивостей, дефект конусної посадки або шпонкового паза. Биття й перекіс також потребують перевірки вала та посадкових поверхонь, щоб нова деталь не зазнала такого самого пошкодження. Ротор Delta mod.A підходить для відновлення генератора під дві котушки, коли підтверджені тип двигуна та збіг усіх посадкових ознак.
