Датчик увімкненої передачі Lifan/Minsk 125/150, mod.A

Датчик увімкненої передачі Lifan/Minsk 125/150, mod.A

Деталь призначена для штатного відображення вибраної передачі на мотоциклах Lifan і Minsk класу 125/150 см³. Датчик установлюється біля коробки передач і подає сигнал на панель приладів або індикатор, передбачений конструкцією мотоцикла. Виконання mod.A потрібно враховувати під час підбору: на мотоциклах однієї марки та близького об'єму можуть використовуватися датчики з іншою формою корпуса, роз'ємом чи розташуванням кріплень.

Призначення та конструкція

Під час вибору передачі механізм коробки взаємодіє з контактною частиною датчика, після чого відповідний сигнал надходить до індикації. Сам датчик не вмикає передачу механічно та не змінює роботу коробки: він розпізнає положення і передає інформацію водієві. Тому, коли перемикання працює нормально, але значення на панелі відсутнє, неправильне або періодично зникає, цю деталь перевіряють під час діагностики.

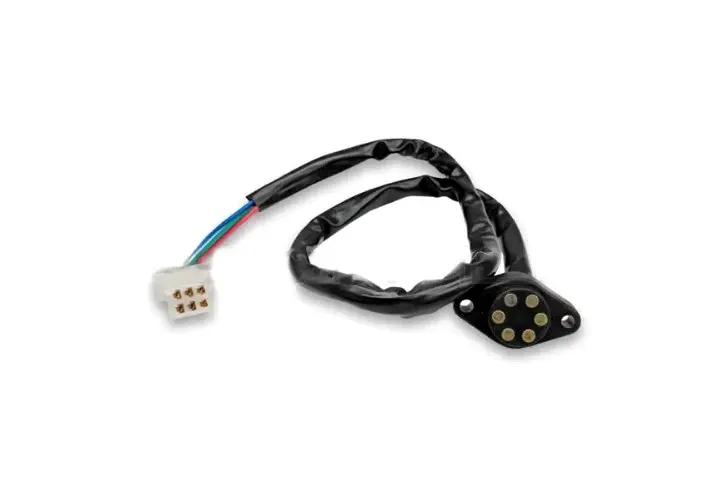

Корпус має круглу контактну зону та два отвори для фіксації. Від нього відходить провідний джгут із прямокутною шестиконтактною колодкою. Така конструкція дає змогу під'єднати датчик до штатної проводки без окремого приєднання кожного проводу, але лише за повного збігу відповідної частини та розпінування. Провід і колодка є частинами датчика, тому під час огляду старої деталі оцінюють не лише контактну площадку, а й стан джгута, фіксацію контактів та цілісність роз'єму.

Що перевірити перед вибором

• Модель і виконання: деталь застосовується на Lifan LF125, LF150 та мотоциклах Minsk 125/150; позначення mod.A має відповідати встановленому варіанту.
• Тип двигуна: датчик призначений для зазначених чотиритактних моделей класу 125 і 150 см³, проте сам об'єм двигуна не є достатнім критерієм.
• Корпус і кріплення: порівняйте контур основи, кількість отворів, відстань між ними та положення контактної зони зі знятим датчиком.
• Підключення: мають збігатися шестиконтактна колодка, розташування контактів, засувка, напрямок виходу джгута та розпінування за схемою мотоцикла.
• Прокладання проводу: довжини джгута має вистачати до штатного роз'єму без натягу, а маршрут не повинен проходити впритул до гарячих, гострих або рухомих деталей.

Марка мотоцикла та позначення 125/150 не роблять датчик універсальним. Перед замовленням доцільно зіставити всі приєднувальні ознаки зі старою деталлю: навіть невелика відмінність корпуса чи колодки може унеможливити правильне встановлення. Якщо попереднього датчика немає, підбір виконують за точною моделлю, модифікацією двигуна та схемою проводки.

Заміна та перевірка після встановлення

Перед демонтажем електрообладнання мотоцикла знеструмлюють, запам'ятовують маршрут джгута й положення роз'єму. Колодку роз'єднують за корпус, не тягнучи її за проводи. Посадкове місце очищають від забруднень, а новий датчик спочатку прикладають без зусилля: кріпильні отвори та контактна зона мають суміщатися вільно. Під час затягування не можна перекошувати корпус або затискати джгут. Провід прокладають штатним маршрутом із достатнім запасом для вібрацій і руху сусідніх деталей.

Після складання індикацію перевіряють на нерухомому мотоциклі в усіх доступних положеннях коробки. Значення на панелі має змінюватися послідовно й не зникати під час легкого переміщення джгута біля колодки. Якщо показання відсутні або не відповідають вибраній передачі, повторно перевіряють посадку датчика, стан відповідного роз'єму, цілісність проводки та відповідність розпінування. Такі самі симптоми можуть виникати через послаблений контакт, пошкоджений провід або несправність самої індикації, тому заміні має передувати перевірка всієї сигнальної лінії.

Датчик mod.A підходить для відновлення штатного відображення передачі на перелічених мотоциклах за умови збігу конструкції та підключення. Точна перевірка до встановлення допомагає уникнути несумісності та повернути коректну інформацію про положення коробки на панель приладів.
