Реле-регулятор заряджання Delta старого зразка

Реле-регулятор заряджання Delta старого зразка

Деталь призначена для системи заряджання мопеда Delta ранньої конфігурації. Вона приймає змінну напругу від генератора, випрямляє її та обмежує до рівня, потрібного акумулятору й бортовому обладнанню. Справний регулятор допомагає акумулятору отримувати заряд під час роботи двигуна, а лампам та іншим споживачам — працювати без різких змін напруги зі зростанням обертів.

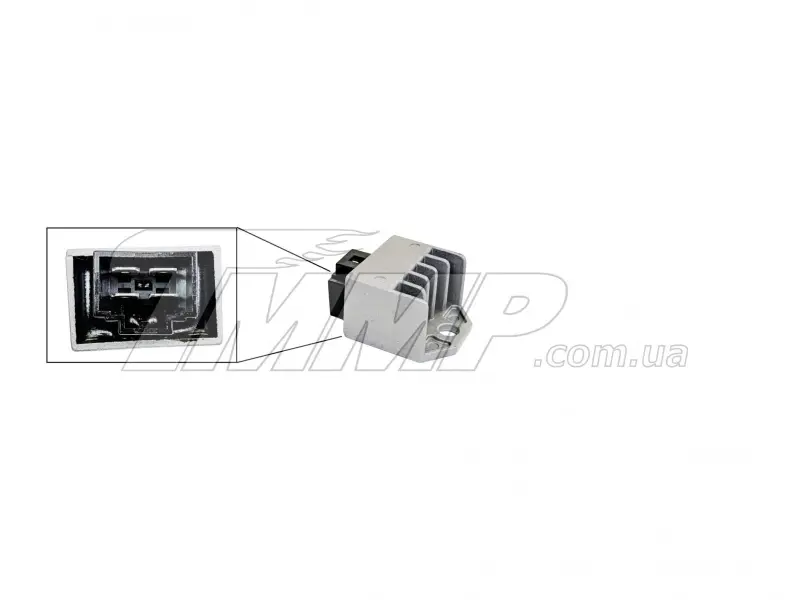

Модуль виконаний у компактному корпусі з ребрами охолодження, роз’ємом-колодкою та окремим монтажним вушком. Ребриста поверхня відводить тепло, що виникає під час роботи силових компонентів, а жорстке кріплення утримує корпус у штатному місці. Роз’ємне підключення дає змогу встановити деталь у заводську проводку без з’єднання окремих дротів, якщо форма колодки та розташування контактів повністю збігаються.

Що означає «старого зразка»

На мопедах Delta трапляються регулятори різних виконань. Назва моделі техніки сама по собі не гарантує збігу: навіть зовні подібні деталі можуть мати іншу форму штекера, розташування контактів, схему підключення або кріплення. Ця версія розрахована на Delta зі старим типом регулятора, тому перед замовленням порівняйте зняту деталь за конфігурацією роз’єму, кількістю та розташуванням контактів, положенням монтажного вушка, габаритами корпусу й місцем встановлення. Відповідна колодка проводки має входити вільно та фіксуватися без підрізання пластику, згинання контактів і перероблення дротів.

Якщо попередній регулятор втрачено або проводку вже ремонтували, заміну слід добирати за схемою конкретної модифікації мопеда. Колір дротів не завжди є достатнім орієнтиром: мають значення призначення кожного виводу та фактичне розташування контактів. Не підключайте модуль методом спроб, адже неправильне з’єднання може спричинити нагрівання роз’єму, відсутність заряджання або пошкодження компонентів.

Коли потрібні перевірка та заміна

Приводом для діагностики є слабке або відсутнє заряджання акумулятора, помітна зміна яскравості освітлення разом з обертами, надмірне підвищення напруги, періодичні відмови бортового обладнання, сильне нагрівання корпусу чи сліди окиснення та підгоряння в колодці. Ці ознаки можуть бути пов’язані не лише з регулятором. До встановлення нової деталі перевірте акумулятор, генератор, масу, запобіжники, стан дротів і щільність контактів. Така перевірка допомагає не прийняти обрив, погане з’єднання або несправність генератора за відмову реле-регулятора.

Рекомендації зі встановлення

• Перед початком робіт заглушіть двигун і від’єднайте мінусову клему акумулятора.
• Знімайте колодку за її корпус, не тягніть за дроти; огляньте контакти на окиснення, послаблення та сліди перегрівання.
• Закріпіть регулятор штатним кріпленням через монтажне вушко, не залишаючи корпус вільно рухатися й ударятися об сусідні деталі.
• Підключайте лише сумісну колодку з правильною схемою контактів; перехідники та переставлення виводів допустимі тільки за перевіреною схемою конкретного мопеда.
• Після складання виміряйте напругу на акумуляторі при вимкненому та запущеному двигуні, потім повторіть перевірку зі збільшенням обертів.

Реле-регулятор старого зразка підходить для ремонту Delta, на якому встановлений такий самий за підключенням і кріпленням модуль. Точне порівняння зі знятою деталлю та контроль усієї системи заряджання перед монтажем дають змогу відновити нормальне поповнення заряду акумулятора й стабільну роботу бортового обладнання без непотрібного перероблення проводки.
