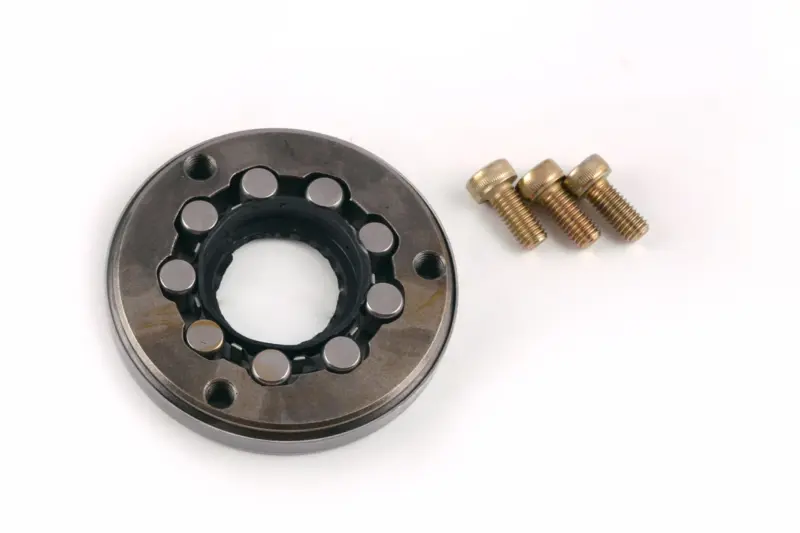

Обгінна муфта стартера 4T CB/CG 200/250, 9 роликів, mod.A

Обгінна муфта стартера 4T CB/CG 200/250, 9 роликів, mod.A

Обгінна муфта призначена для пускового механізму чотиритактних мотоциклетних двигунів сімейства CB/CG із позначенням 200/250. Деталь передає обертання від електростартера до колінчастого вала під час запуску, а після початку самостійної роботи двигуна роз'єднує привід. Завдяки цьому стартер прокручує двигун лише під час пуску та не залишається постійно з'єднаним із колінвалом, що швидко обертається.

У модифікації A застосовано конструкцію з дев'ятьма роликами. Під час обертання приводу в пусковому напрямку ролики входять у зачеплення між спряженими поверхнями та дають змогу передати крутний момент на двигун. Коли двигун запускається і починає обертатися швидше за стартер, муфта переходить у режим вільного ходу. Такий принцип дії захищає пусковий привід від зворотного передавання високої частоти обертання.

Призначення та ознаки несправності

Справна муфта забезпечує впевнене прокручування колінвала без прослизання. Перевірка пускового механізму потрібна, якщо електростартер обертається, але двигун не прокручується, зачеплення виникає лише періодично або запуск супроводжується стороннім металевим звуком. Причиною таких ознак може бути не лише муфта, тому під час діагностики також оцінюють стан акумулятора, стартера, проміжних шестерень, кріплення та спряжених поверхонь.

Підставою для заміни є зношення або пошкодження роликів, ділянок їхнього контакту й інших деталей механізму, через які муфта перестає надійно передавати зусилля. Тривала експлуатація з прослизанням збільшує навантаження на пусковий привід і може прискорити зношення контактних поверхонь. До складання потрібно визначити причину несправності, щоб нова деталь працювала зі справними відповідними компонентами.

Що врахувати під час добору

Позначення CB/CG 200/250 вказують на заявлене сімейство та клас двигуна, проте для точного вибору необхідно порівняти конструкцію знятої деталі. Перевірте кількість роликів, зовнішню форму, центральний профіль, розташування трьох кріпильних отворів, напрямок роботи, посадкові поверхні та основні габарити. Позначення mod.A потрібно враховувати окремо: на двигунах одного класу можуть використовуватися різні виконання пускового механізму.

• Тип деталі: роликова обгінна муфта стартера.
• Призначення: передавання обертання до колінвала під час електричного запуску з подальшим роз'єднанням приводу.
• Виконання: дев'ять роликів, модифікація A.
• Заявлене застосування: чотиритактні двигуни CB/CG 200/250 за умови збігу конструкції та посадкових параметрів.
• Кріплення: корпус має три отвори; їхнє розташування та розміри потрібно зіставити зі знятою муфтою.

Установлення та контроль після ремонту

Монтаж виконують за схемою конкретного двигуна. Перед установленням очищають місце складання та оглядають спряжені поверхні на наявність задирів, виробітку й деформації. Кріплення затягують із моментом, передбаченим виробником двигуна або мотоцикла. Муфту важливо правильно зорієнтувати: за помилкового напрямку роликовий механізм не зможе передавати момент під час запуску.

Зношена відповідна поверхня здатна спричинити прослизання навіть після встановлення нової муфти, тому її стан перевіряють до остаточного складання. Також контролюють вільне обертання в одному напрямку та надійне зачеплення в іншому. Деталі не повинні рухатися із заїданням, перекосом або помітним люфтом, не передбаченим конструкцією.

Після монтажу виконують короткий пробний запуск і перевіряють роботу пускового приводу. Правильно підібрана муфта передає зусилля в момент увімкнення стартера та своєчасно звільняє привід після запуску двигуна. Якщо знята деталь відрізняється кількістю роликів, профілем центрального отвору, кріпильними точками або посадкою, потрібно вибрати інше виконання, не змінюючи отвори та спряжені поверхні.
