Сайлентблок маятника CBT SILENT

Сайлентблок маятника CBT SILENT

Деталь призначена для опори маятника задньої підвіски в місці його з’єднання з рамою. Через цю точку маятник переміщується під час ходу підвіски та утримує заднє колесо в заданому положенні відносно мотоцикла. Справні посадкові деталі допомагають з’єднанню рухатися без зайвого поперечного зміщення, стуку та перекосу. Позиція належить до сайлентблоків маятника й призначена для ремонту техніки, на якій установлено вузол відповідної конструкції CBT SILENT.

Конструкція та призначення

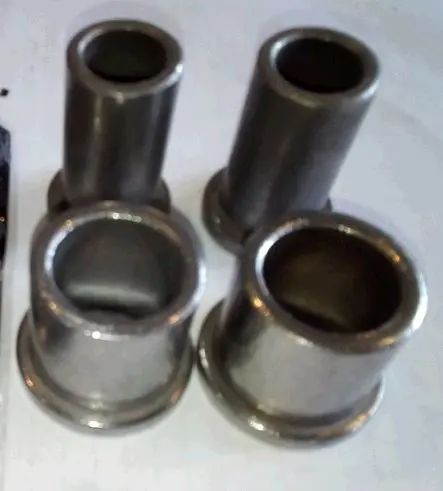

У конструкції використовуються порожнисті циліндричні втулки з опорними буртами. Центральні отвори призначені для проходження осі кріплення, а зовнішні поверхні встановлюються в посадкові місця маятника. Бурти задають положення деталей по краях з’єднання та беруть участь у правильному складанні опори. Така форма потребує точного збігу з посадками: зовні подібна втулка з іншим діаметром, довжиною, внутрішнім отвором або висотою бурта може не встановитися чи залишити небажаний проміжок.

Сайлентблок перевіряють у разі появи бічного люфту маятника, стуку в зоні його осі, зміщення задньої частини під час зміни навантаження або помітного зношення посадкових деталей. Перед заміною потрібно виключити несправність підшипників колеса, амортизатора, кріплень та інших деталей задньої підвіски. Якщо люфт зосереджений саме в точці кріплення маятника, з’єднання розбирають та оглядають разом з віссю і посадковими отворами.

Що перевірити під час добору

• Виконання техніки. Позначення CBT SILENT має відповідати модифікації, що ремонтується, та конструкції її маятника.
• Зовнішній діаметр. Його порівнюють із демонтованою деталлю та фактичним посадковим отвором.
• Внутрішній отвір. Він має відповідати осі маятника без неприпустимого люфту та без необхідності розточування.
• Загальну довжину. Порівнюють довжину циліндричної частини й положення торців після встановлення.
• Форму буртів. Перевіряють їхній діаметр, висоту, напрям установлення та прилягання до країв посадки.
• Склад з’єднання, що ремонтується. Перед замовленням слід зіставити кількість і профіль усіх демонтованих втулкових деталей.

Добирати цю позицію лише за загальною назвою мотоцикла недостатньо: у межах однієї серії можуть траплятися різні роки випуску та варіанти маятника. Надійніше зняти розміри старих деталей штангенциркулем і зіставити сам вузол. Якщо попередні втулки деформовані, розміри додатково перевіряють за неушкодженими ділянками посадки та даними посібника з ремонту.

Рекомендації зі встановлення

Перед монтажем маятник знімають, а посадкові поверхні очищають від забруднень і залишків зношених деталей. Отвори оглядають на корозію, задирки, овальність і сліди провертання. Пошкоджена посадка або зношена вісь можуть зберегти люфт навіть після встановлення нових деталей, тому стан спряжених частин оцінюють до складання.

Втулки встановлюють співвісно, використовуючи відповідну оправку та прикладаючи зусилля до передбаченої опорної поверхні. Удари по тонкій крайці здатні деформувати торець і ускладнити проходження осі. Після складання перевіряють вільне переміщення маятника в допустимому діапазоні, відсутність перекосу та бічного люфту. Кріплення затягують із моментом, зазначеним виробником конкретної моделі. Після першого контрольного пробігу з’єднання варто оглянути повторно: маятник має рухатися рівно, а кріплення — зберігати правильне положення без стуку та зміщення.
