Знімач велосипедних шатунів під квадрат із посиленою ручкою, Тайвань

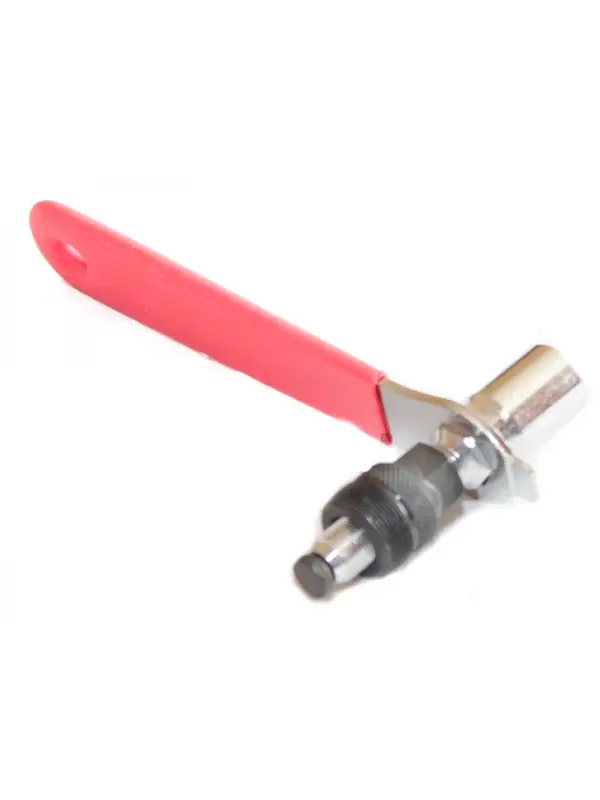

Знімач велосипедних шатунів під квадрат із посиленою ручкою

Інструмент призначений для акуратного демонтажу шатунів, установлених на квадратну вісь велосипедної каретки. Така посадка досить щільно утримує шатун на конічній частині вала, тому після зняття фіксувального болта або гайки деталь зазвичай неможливо просто стягнути рукою. Різьбовий знімач створює спрямоване осьове зусилля: його зовнішня частина закріплюється в різьбі шатуна, а центральний гвинт упирається в торець осі та поступово виштовхує шатун із посадкового місця.

Модель має посилену ручку, тому для обертання витискного гвинта не потрібно окремо добирати гайковий ключ. Руків’я з пластиковою накладкою забезпечує зручну точку прикладання зусилля та допомагає контролювати інструмент під час демонтажу. Корпус виготовлений з інструментальної сталі. Конструкція також містить торцеву головку на 14 мм, яку можна використовувати для відповідного за розміром кріплення шатуна перед установленням знімача.

Коли знадобиться інструмент

• під час зняття системи шатунів для доступу до каретки та її обслуговування;
• для заміни зношеного або пошкодженого шатуна;
• під час демонтажу системи для заміни зірок чи виконання інших робіт із трансмісією;
• при розбиранні велосипеда, якщо шатун щільно тримається на квадратному валу та не знімається після видалення кріплення.

Застосування спеціальної вичавки дає змогу прикладати зусилля вздовж осі каретки. Це зручніше й точніше за спроби розхитувати шатун або підважувати його сторонніми предметами. Вбудована ручка спрощує роботу в домашній майстерні та під час регулярного обслуговування велосипедів, а головка на 14 мм зменшує кількість окремих ключів, якщо розмір установленого кріплення їй відповідає.

Що перевірити перед вибором

Головний критерій сумісності — тип з’єднання шатуна з кареткою. Цей знімач розрахований на посадку під квадрат. Перед придбанням зніміть захисну заглушку, якщо вона встановлена, і визначте конструкцію кріплення. Шліцьові системи ISIS та Octalink, двокомпонентні системи з інтегрованою віссю, самознімні шатуни й старі з’єднання на клинах обслуговуються інакше та можуть потребувати іншого інструмента.

Перевірте наявність внутрішньої різьби під знімач у самому шатуні. Її витки мають бути чистими й без критичних пошкоджень: саме за цю різьбу тримається корпус інструмента під час випресовування. Додатково зіставте розмір фіксувального болта або гайки з вбудованою головкою 14 мм. Якщо кріплення має інший розмір або внутрішній шестигранник, для його початкового відкручування знадобиться відповідний ключ.

Порядок демонтажу

• Зніміть заглушку, потім повністю викрутіть фіксувальний болт або гайку та дістаньте шайбу, розташовану під кріпленням.
• Перед установленням відведіть центральний витискний гвинт назад, щоб зовнішня різьбова частина могла ввійти в шатун на всю доступну глибину.
• Очистьте різьбу шатуна та вкручуйте корпус рівно, без перекосу. Знімач потрібно загорнути повністю, інакше навантаження припаде лише на кілька крайніх витків.
• Повертайте ручку за годинниковою стрілкою. Після контакту наконечника з торцем осі опір збільшиться, а подальше обертання почне стягувати шатун із квадратної посадки.
• Після звільнення шатуна викрутіть знімач і повторіть операцію з другого боку, якщо потрібно демонтувати всю систему.

Роботу слід припинити, якщо корпус іде з перекосом, різьба не заходить вільно або наконечник не спирається на центр осі. Правильне встановлення особливо важливе для алюмінієвих шатунів: повне зачеплення різьби розподіляє навантаження та зменшує ймовірність пошкодження витків. Знімач підходить для майстерні й самостійного обслуговування велосипедів із каретковою віссю під квадрат.
