Поршень 186F STD Ø86,00 мм, тупий конус форкамери, комплект TTG

Поршень 186F STD Ø86,00 мм із тупим конусом форкамери TTG

Комплект призначений для ремонту циліндро-поршневої групи одноциліндрового чотиритактного дизельного двигуна 186F із повітряним охолодженням. Поршень рухається в циліндрі, сприймає тиск газів і через палець передає зусилля на шатун. Стан цієї деталі, кілець і сполученої поверхні циліндра безпосередньо пов’язаний із компресією, запуском двигуна, витратою мастила та стабільністю його роботи під навантаженням.

Виконання STD відповідає стандартному, тобто номінальному розміру. Заявлений діаметр — 86,00 мм. Такий варіант обирають для циліндра, який зберіг допустиму геометрію та не був розточений під збільшений ремонтний поршень. Позначення STD не можна замінювати виконанням +0,25 або +0,50 без вимірювання циліндра: однакова належність до сімейства 186F не означає збігу ремонтного розміру.

Будова та призначення комплекту

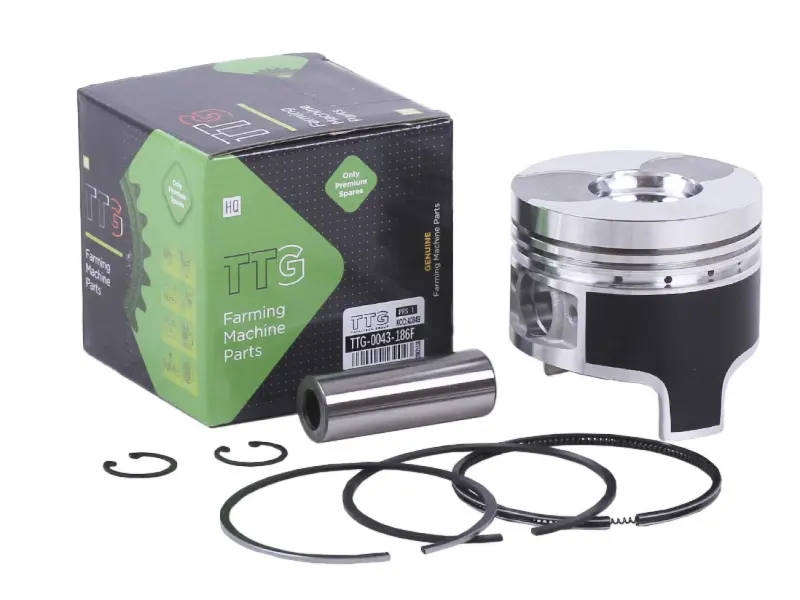

До набору входять поршень, поршневий палець, комплект кілець і два стопорні кільця пальця. Компресійні кільця обмежують прорив газів між поршнем і стінкою циліндра, а мастилознімна частина регулює кількість мастила на поверхні циліндра. Палець з’єднує поршень із верхньою головкою шатуна, стопорні кільця утримують його від осьового переміщення.

Днище має виконання «тупий конус форкамери». Ця форма є окремим критерієм сумісності. Для двигуна 186F застосовуються поршні з різною геометрією верхньої частини, тому самого діаметра 86 мм недостатньо для впевненого вибору. Профіль днища нового поршня має відповідати демонтованій деталі та конструкції головки циліндра.

Що перевірити перед вибором

• Модель двигуна: на техніці має бути встановлений двигун сімейства 186F, а не подібна за назвою модифікація з іншою поршневою системою.
• Розмір: комплект розрахований на номінальне виконання STD Ø86,00 мм; фактичний стан циліндра визначають вимірюванням.
• Форма днища: потрібен варіант із тупим конусом форкамери.
• Сполучення із шатуном: перед монтажем порівнюють посадку пальця, розташування канавок, загальну висоту та відстань від осі пальця до днища зі старим поршнем.
• Стан циліндра: глибокі задири, значна овальність, конусність або перевищений проміжок можуть вимагати обробки циліндра й іншого ремонтного розміру.

Практичні переваги

• Номінальний розмір STD дає змогу відновити двигун без переходу на збільшений поршень, якщо вимірювання циліндра підтверджують придатність стандартного виконання.
• Поршень, палець, кільця та стопори підібрані як єдиний комплект, що спрощує підготовку деталей до складання циліндро-поршневої групи.
• Зазначена форма тупого конуса допомагає обрати виконання, яке відповідає геометрії форкамери двигуна.

Заміна потрібна за наявності задирів на спідниці, пошкодження днища, зношення кільцевих канавок або недопустимого проміжку в циліндрі. Перед складанням циліндр очищають і вимірюють, перевіряють проміжки кілець та пальця відповідно до технічних вимог двигуна. Кільця встановлюють у призначені для них канавки з правильною орієнтацією, їхні замки розводять, а стопори пальця повністю фіксують у посадкових канавках. Після монтажу колінчастий вал має обертатися плавно, без заклинювання. Точний добір за моделлю 186F, розміром STD і формою днища допомагає уникнути повторного розбирання двигуна та передчасного пошкодження нової поршневої групи.
