Вимикач зупинки двигуна бензопили Husqvarna 350

Вимикач зупинки двигуна бензопили Husqvarna 350

Ця деталь відповідає за штатне керування запалюванням і зупинку двигуна бензопили. Після переведення важеля в положення зупинки мотор має припинити роботу, тому справність вимикача перевіряють перед користуванням пилою. Позиція призначена для ремонту Husqvarna 350, коли попередній важіль тріснув, утратив фіксацію, рухається із заїданням або більше не забезпечує зупинку двигуна звичайним органом керування.

Призначення та будова

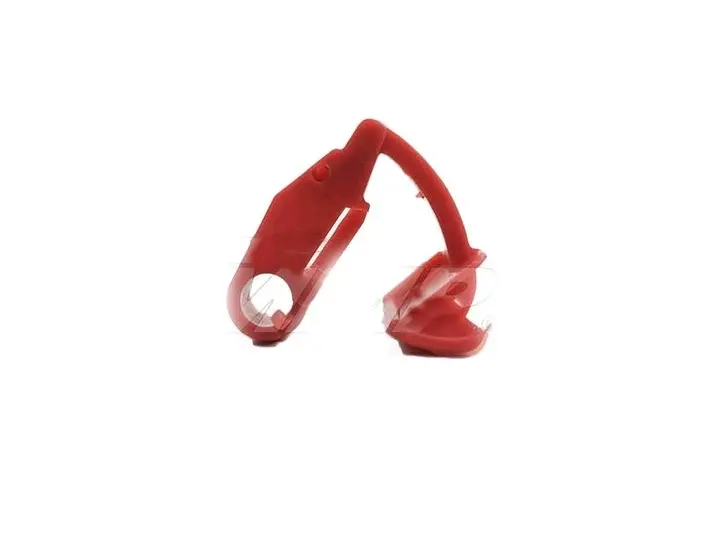

Вимикач має форму червоного формованого важеля з вбудованою контактною зоною та кріпленнями на защіпках. Вигнута верхня частина слугує для керування, а нижня встановлюється біля тримача повітряного фільтра та взаємодіє з контактною пластиною і проводами. У конструкції пили вимикач, контактна пружина та керування повітряною заслінкою є окремими деталями, тому під час вибору потрібно порівнювати не лише загальний контур важеля, а й розташування опор, фіксаторів і контакту.

Під час звичайної роботи важіль переводять у положення зупинки, щоб вимкнути двигун. Під час підготовки холодного двигуна керування повітряною заслінкою автоматично встановлює вимикач у положення запуску. Тому після монтажу важіль повинен рухатися вільно, займати передбачені положення й не зачіпати сусідні деталі. Номер деталі, який застосовується для цієї конструкції вимикача, — 503869502; його слід звіряти разом із моделлю пили та формою знятої запчастини.

Що перевірити перед вибором

• Модель бензопили. Ця позиція призначена для Husqvarna 350. Збігу лише марки без номера моделі недостатньо.
• Форму корпусу. Порівняйте вигин важеля, нижнє посадкове місце, верхню защіпку та круглу контактну ділянку зі старою деталлю.
• Кріплення. Верхній фіксатор має защіпатися на тримачі повітряного фільтра, а нижня опора — надійно ставати на своє місце без перекосу.
• Контактну частину. Перевірте розташування контактної пластини та проводів у пилі: вони мають підключатися за штатною схемою й не заважати повному ходу важеля.
• Стан суміжних деталей. Якщо важіль цілий, але двигун не зупиняється, причиною також можуть бути контактна пластина, пружина, провід або з’єднання. Їх доцільно оглянути до заміни.

Заміна та перевірка після встановлення

Для доступу до вимикача знімають кришку циліндра та повітряний фільтр, після чого від’єднують проводи від вимикача й контактної пластини. Стару деталь звільняють із верхнього та нижнього кріплень. Новий важіль обережно притискають до посадкового місця: верхня защіпка повинна охопити тримач повітряного фільтра. Далі встановлюють контактну пластину, приєднують проводи та повертають фільтр і кришку. Такий порядок допомагає зберегти правильне положення контактів і повний хід органа керування.

Перед остаточним складанням перевірте, чи важіль не має зайвого люфту, не заклинює та доходить до обох положень. Після складання контроль виконують на працюючому двигуні: після переведення вимикача в положення зупинки мотор має заглухнути. Окремо перевірте перехід у положення запуску під час використання керування повітряною заслінкою. Якщо двигун і надалі зупиняється нестабільно, потрібна діагностика проводів, контактної пластини та системи запалювання, а не повторна заміна справного важеля.

Такий вимикач дає змогу відновити штатне керування бензопилою Husqvarna 350 без перероблення розташування органів керування. Точне зіставлення посадкових точок і контактної частини особливо важливе для пил, які вже ремонтували та могли отримати деталі іншої версії.
