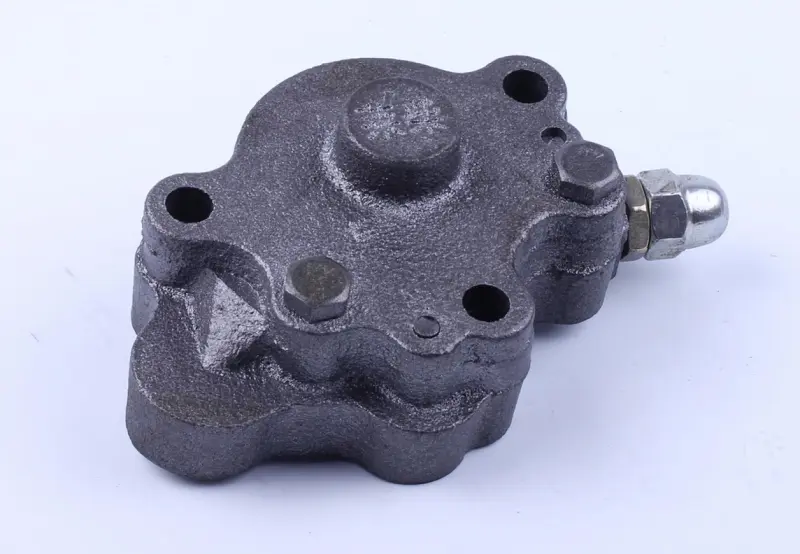

Масляний насос двигуна KM130/138 для Xingtai 24B, Shifeng 244, Taishan 24

Масляний насос двигуна KM130/138 для мінітракторів

Насос призначений для роботи в системі мащення дизельних двигунів KM130 і KM138, які встановлюються на мінітрактори Xingtai 24B, Shifeng 244 та Taishan 24. Під час роботи двигуна він створює тиск і спрямовує оливу до рухомих деталей. Стабільне подавання мастильного матеріалу потрібне для нормальної роботи сполучених поверхонь, тому стан насоса безпосередньо впливає на обслуговування та ресурс двигуна.

Призначення та сумісність

Деталь належить саме до системи мащення двигуна та не замінює паливний або гідравлічний насос. Основними критеріями добору є модель двигуна KM130 чи KM138, виконання корпусу, розташування приводу, конфігурація приєднувальних каналів і геометрія кріплення. Назву мінітрактора потрібно враховувати разом із позначенням установленого двигуна: техніка однієї моделі може відрізнятися виконанням окремих деталей залежно від року випуску та комплектації.

Насос має три кріпильні отвори. Контрольні міжцентрові відстані кріплення становлять 75, 60 і 57 мм, а відстань між центрами масляних каналів — 38 мм. Перед замовленням зіставте ці розміри, контур прилеглої площини, положення бічного з’єднання та форму приводу зі знятою деталлю. Така перевірка особливо потрібна під час ремонту двигуна, на якому раніше вже замінювали корпусні деталі або компоненти системи мащення.

Конструкція та робота

Насос виконаний як зібраний корпусний механізм. Компактний корпус об’єднує приводну частину, внутрішні канали та бічне приєднання. Після запуску двигуна привод активує насосний механізм, олива надходить із нижньої частини системи мащення та під тиском спрямовується каналами двигуна. Справність з’єднань і чистота проходів допомагають уникнути витоків та обмеження потоку.

Підставою для діагностики можуть бути знижений або нестабільний тиск оливи, затримка його появи після запуску чи сторонній механічний шум у зоні приводу. Такі ознаки не завжди означають несправність лише насоса: одночасно перевіряють рівень і стан оливи, маслоприймач, фільтрувальні деталі, канали, привод та контрольний датчик. Насос замінюють після підтвердження зношення, пошкодження корпусу, порушення роботи внутрішнього механізму або негерметичності з’єднань.

Що перевірити під час установлення

• Модель двигуна: позначення KM130 або KM138 має відповідати технічній документації конкретного мінітрактора.
• Кріплення: зіставте три отвори, міжцентрові відстані 75/60/57 мм і контур посадкової площини.
• Масляні канали: перевірте їхнє взаємне положення та контрольну відстань 38 мм.
• Привод і з’єднання: форма приводної частини та положення бічного приєднання мають збігатися зі старим насосом.
• Сполучені деталі: перед складанням очистьте посадкову поверхню й канали, огляньте привод і використайте передбачене двигуном ущільнення.

Монтаж виконують із дотриманням порядку розбирання та затягування, установленого для двигуна KM130/138. До першого запуску насос і масляні канали готують відповідно до інструкції з ремонту двигуна. Після складання контролюють появу потрібного тиску та відсутність витоків у місці встановлення. Якщо старий насос зруйнувався або працював із забрудненою оливою, систему мащення необхідно очистити й перевірити до введення двигуна в роботу.
