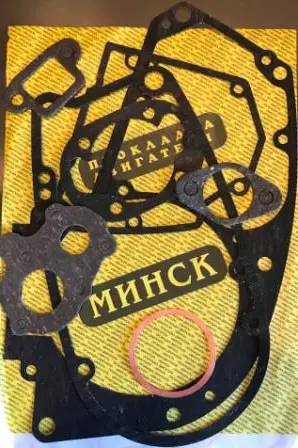

Комплект прокладок двигуна МІНСЬК 12V, пароніт і мідь

Комплект прокладок двигуна МІНСЬК 12V

Набір призначений для ремонту та подальшого складання двигуна мотоцикла МІНСЬК у виконанні 12V. До нього входять прокладки різних контурів для нерухомих рознімних з’єднань двигуна. У комплекті поєднані паронітові деталі та мідна прокладка під головку циліндра. Це дає змогу використати готове ущільнення для відповідного місця встановлення без самостійного вирізання деталі за старим зразком.

Прокладки розміщуються між сполученими поверхнями та ущільнюють проміжок після затягування кріплення. У двигунах сімейства МІНСЬК вони застосовуються, зокрема, у з’єднаннях циліндра з картером і впускного патрубка з циліндром; конструкція також передбачає прокладки окремих кришок та корпусних роз’ємів. Кожна деталь має власну форму, розташування отворів і місце встановлення, тому контури з набору не можна довільно переставляти між різними з’єднаннями.

Для яких ремонтів потрібен комплект

Набір стане у пригоді під час розбирання двигуна для обслуговування, заміни циліндра, ремонту картера, зняття бічних кришок та інших операцій, що потребують роз’єднання ущільнених поверхонь. Демонтована прокладка може бути розірваною, пересохлою, продавленою або деформованою. Повторне складання з пошкодженою деталлю здатне спричинити негерметичний стик, підсмоктування повітря, сліди підтікання та нестійку роботу двигуна.

Комплект зручний і для запланованого перебирання: прокладки кількох профілів зібрані разом, тому потрібну деталь можна встановлювати в міру розбирання відповідних частин двигуна. Пароніт використовують для ущільнення нерухомих плоских стиків, а мідна кільцева прокладка призначена для з’єднання головки з циліндром у тих варіантах двигуна, конструкція яких передбачає таке ущільнення.

Як перевірити сумісність

Позначення 12V визначає виконання, для якого заявлено набір, однак під час вибору потрібно врахувати конкретну модифікацію двигуна. Мотоцикли МІНСЬК різних серій і років мають конструктивні відмінності, тому самої назви марки недостатньо. До початку складання порівняйте нові прокладки зі знятими деталями та посадковими поверхнями двигуна.

• Перевірте виконання мотоцикла й двигуна: набір заявлений для МІНСЬК 12V.
• Зіставте зовнішній контур, форму центральних прорізів і розміщення кріпильних отворів кожної деталі.
• Переконайтеся, що після укладання залишаються повністю відкритими всі канали й технологічні отвори.
• Окремо перевірте, чи передбачена у вашій модифікації мідна прокладка між головкою та циліндром.
• Не орієнтуйтеся лише на приблизно схожий силует: зміщення навіть одного отвору може означати інше місце встановлення або інше виконання двигуна.

Підготовка та встановлення

Перед складанням сполучені площини очищають від залишків старого ущільнення та забруднень. На поверхнях не повинно бути фрагментів, які завадять рівномірному приляганню. Нову прокладку розміщують без розтягування й перекосу, точно суміщаючи контур, отвори для кріплення та канали. Якщо для посадки деталь доводиться зсувати із правильного положення або деформувати, її відповідність потрібно перевірити ще раз.

Під час установлення циліндра контролюють стан посадкової площини та правильне положення прокладки. Гайки кріплення головки затягують навхрест, поступово й з однаковим зусиллям. Така послідовність забезпечує рівномірне притискання з’єднання. Для бічних кришок і корпусних деталей застосовують порядок складання та зусилля затягування, визначені керівництвом для конкретної модифікації двигуна.

Після складання огляньте стики по всьому периметру, перевірте відсутність затиснутих країв і перекритих отворів. Після запуску контролюють стабільність роботи двигуна та відсутність ознак негерметичності. Набір підходить для планового ремонту МІНСЬК 12V і відновлення з’єднань після розбирання за умови повного збігу форм прокладок із конструкцією встановленого двигуна.
