Прокладка піддона картера УРАЛ VDKI, коркова

Коркова прокладка піддона картера УРАЛ VDKI

Прокладка призначена для ущільнення рознімного з’єднання між піддоном і картером двигуна мотоцикла УРАЛ. Вона перекриває стик деталей по всьому периметру, допомагає утримувати моторну оливу всередині картера та запобігає її просочуванню через площину з’єднання. Така деталь потрібна під час обслуговування нижньої частини двигуна, зняття піддона або усунення слідів оливи на його стику з картером.

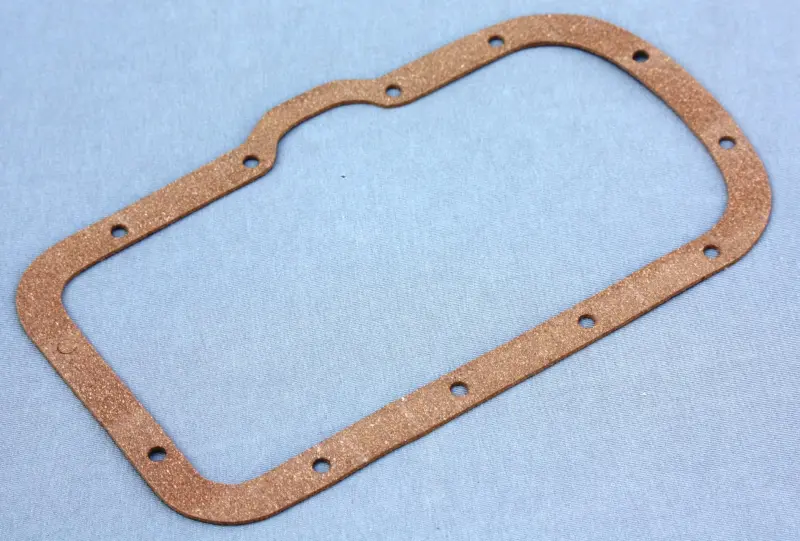

Прокладка виготовлена з коркового матеріалу та має цілісний замкнений контур з отворами під кріплення. Корок характеризується пружністю й може компенсувати невеликі нерівності прилеглих поверхонь, завдяки чому ущільнення формується рівномірно по периметру піддона. Форма деталі повторює конфігурацію розніму: прямі ділянки переходять у заокруглення та локальні вигини, а отвори забезпечують суміщення з точками кріплення.

Коли потрібна заміна

Нову прокладку встановлюють після демонтажу піддона, якщо попередня деталь розірвана, пересохла, надмірно стиснута або втратила рівну форму. Приводом для перевірки також є сліди оливи вздовж крайки піддона. Перед заміною варто переконатися, що місце витоку розташоване саме на цьому стику: олива може стікати згори та створювати враження негерметичності нижнього з’єднання.

Стара коркова прокладка після тривалого стискання може прилипнути до однієї з поверхонь або зруйнуватися під час зняття. Залишки матеріалу заважають новій деталі прилягати рівномірно, тому площини піддона й картера потрібно повністю очистити. Одночасно перевіряють крайку піддона: деформація біля кріпильних отворів, вм’ятини та виражені нерівності здатні порушити ущільнення навіть із новою прокладкою.

Як правильно підібрати

Під час вибору необхідно враховувати не лише позначення УРАЛ, а й фактичну конфігурацію встановленого картера та піддона. До монтажу порівняйте нову деталь зі знятою прокладкою за зовнішнім і внутрішнім контуром, розташуванням усіх отворів, вигинами та загальними габаритами. Кожен отвір має вільно збігатися з кріпленням, а краї не повинні заходити всередину оливної порожнини або виступати за площину розніму.

• Призначення: ущільнення з’єднання піддона з картером двигуна.
• Застосування: мотоцикли УРАЛ за умови збігу форми піддона та кріпильних точок.
• Матеріал: корковий ущільнювальний лист.
• Конструкція: цілісний замкнений контур з отворами під кріплення.

Рекомендації щодо встановлення

Прокладку укладають на чисті, сухі та рівні сполучні поверхні без складок і натягування. Спочатку суміщають увесь контур та отвори, після чого кріплення встановлюють вручну. Болти затягують поступово й рівномірно, дотримуючись послідовності та моменту, передбачених настановою з обслуговування конкретної модифікації двигуна. Надмірне затягування може продавити корок, змістити його край або деформувати крайку піддона.

Застосування ущільнювального складу визначається технологією ремонту конкретного двигуна: склад не повинен компенсувати забруднені поверхні, пошкоджену площину або невідповідність деталі. Після складання та заповнення двигуна оливою з’єднання перевіряють по всьому периметру, а після першого робочого циклу повторно оглядають на відсутність свіжих слідів. Точний підбір та акуратне рівномірне затягування допомагають отримати герметичний стик без зайвого тиску на корковий матеріал.
