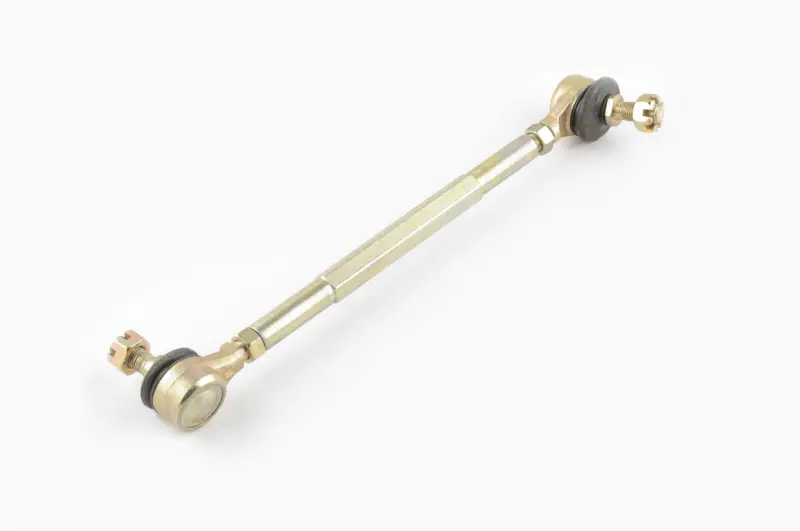

Тяга рульова в зборі ATV 50/125, L=160 мм, JPX

Тяга рульова в зборі ATV 50/125, L=160 мм, JPX

Рульова тяга JPX призначена для квадроциклів ATV 50/125. У системі керування вона передає зусилля від рульового механізму до поворотного вузла колеса, створюючи механічний зв’язок між рухом керма та зміною напрямку коліс. Деталь використовують для ремонту штатного рульового приводу, якщо встановлена тяга деформувалася, у з’єднаннях виник люфт або пошкодилася різьбова частина.

Виріб постачається в зборі: конструкція складається із центральної тяги та шарнірних з’єднань на її кінцях. Завдяки такому виконанню пошкоджений вузол можна замінити повністю, не добираючи його складові окремо. Шарніри зберігають необхідну рухомість з’єднань під час повороту коліс і роботи підвіски, а захисні гумові пильники закривають їх від зовнішніх забруднень.

Довжина тяги становить 160 мм. Цей розмір є одним з основних параметрів добору: запчастина розрахована на заміну аналогічної деталі відповідної довжини та з таким самим виконанням з’єднань. Позначення ATV 50/125 визначає призначення виробу, проте для остаточного вибору цього недостатньо. У квадроциклів однієї категорії можуть відрізнятися наконечники, посадочні місця та параметри різьби.

Ознаки необхідності заміни

Стан тяги потрібно перевірити, якщо у шарнірних з’єднаннях з’явився люфт, центральна частина має помітну деформацію або різьбу пошкоджено. Такі несправності заважають вузлу належним чином передавати рух від рульового механізму. Коли дефект стосується самої тяги чи її шарнірів, деталь у зборі дає змогу провести повну заміну без повторного використання складових пошкодженого вузла.

Перед замовленням виміряйте встановлену деталь і порівняйте її із запропонованою тягою. Перевірити потрібно не лише загальну довжину 160 мм, а й розташування шарнірів, форму наконечників та посадочних місць, а також різьбові з’єднання з обох боків. Збіг одного розміру чи категорії ATV не гарантує сумісності з конкретною модифікацією квадроцикла.

Як правильно підібрати та встановити

Найзручніше порівнювати нову запчастину з демонтованою тягою. Зверніть увагу на геометрію центральної частини, взаємне положення кінцевих шарнірів і виконання кожного з’єднання. Окремо перевірте різьбу на обох кінцях: вона має відповідати деталям рульового приводу, з якими з’єднується тяга. Комплексна перевірка допомагає уникнути невідповідності кріплень і посадки.

До початку монтажу очистьте посадочні місця та огляньте відповідні елементи рульового механізму. Під час установлення важливо не допускати перекосу шарнірів і з’єднань. Після монтажу перевірте надійність фіксації кріплень, вільний хід рульового керування та роботу вузла під час повороту коліс. Шарніри повинні рухатися без заклинювання та помітного перекосу.

Заміна тяги може вплинути на положення коліс, тому після завершення робіт слід перевірити їх регулювання. Також потрібно впевнитися, що рух від керма передається вільно, усі кріплення залишаються зафіксованими, а встановлена деталь не перешкоджає роботі підвіски й поворотних вузлів.

Рульова тяга JPX завдовжки 160 мм стане готовим рішенням для обслуговування ATV 50/125, коли зношений або пошкоджений вузол потрібно замінити повністю. Деталь відновлює механічний зв’язок рульового механізму з поворотним вузлом за умови точного збігу довжини, різьби, форми наконечників і посадочних з’єднань.
