Рульова тяга в зборі для дитячого квадроцикла ATV 50 JPX

Рульова тяга в зборі для дитячого квадроцикла ATV 50 JPX

Деталь з'єднує кермовий механізм із поворотною частиною підвіски та передає зусилля від керма до колеса. Вона призначена для ремонту кермового керування дитячого квадроцикла ATV 50 JPX, якщо штатна тяга деформувалася, зазнала пошкодження або в її шарнірних з'єднаннях з'явився люфт. Справне з'єднання потрібне для своєчасної реакції колеса на поворот керма та збереження заданого положення деталей кермового керування.

Конструкція та призначення

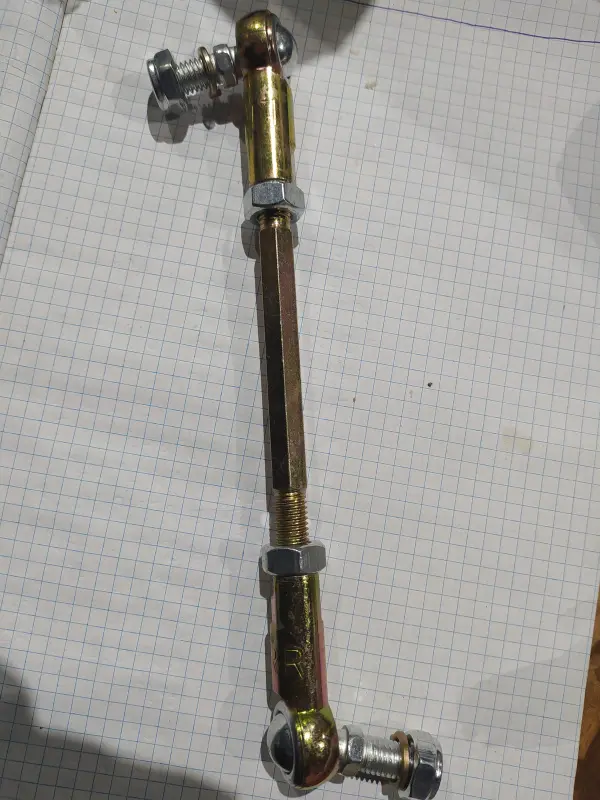

Тяга виконана як зібрана конструкція: прямий стрижень з'єднаний із двома шарнірними наконечниками. На обох кінцях передбачені різьбові пальці з кріпленням для приєднання до суміжних деталей квадроцикла. Різьбові ділянки та контргайки дають змогу виставити положення з'єднань і зафіксувати налаштування після встановлення. Таке компонування слугує для передавання руху між кермовим механізмом і поворотною частиною підвіски.

Шарнірні наконечники допускають кутове переміщення в точках кріплення, коли колесо повертається, а деталі підвіски змінюють взаємне положення. Водночас з'єднання передають зусилля без вільного ходу, якщо шарніри справні, а кріплення правильно затягнуте. Зношення наконечника збільшує люфт, вигин стрижня змінює геометрію кермового керування, а пошкоджена різьба не дає надійно виставити та закріпити тягу. За наявності таких дефектів деталь доцільно замінити в зборі.

Що перевірити під час підбору

• Модель техніки: позиція призначена для дитячого квадроцикла ATV 50 JPX. Збігу робочого об'єму двигуна недостатньо, оскільки різні мініквадроцикли можуть відрізнятися конструкцією кермового керування.
• Установчу довжину: порівняйте відстань між точками приєднання нової та знятої тяги за однакового положення різьбового регулювання.
• Форму наконечників: мають збігатися тип шарнірів, орієнтація пальців і розташування кріплення.
• Різьбові з'єднання: зіставте діаметр, крок і напрямок різьби на регульованих ділянках, а також параметри кріпильних пальців.
• Робочу геометрію: перевірте положення тяги відносно рами, важелів і сусідніх деталей у всьому діапазоні повороту.

Універсальна сумісність з усіма квадроциклами класу 50 см³ не передбачається. Перед замовленням бажано зняти розміри зі штатної деталі та порівняти не лише її загальну довжину, а й відстань між центрами шарнірів. Регулювання призначене для точного налаштування встановленої тяги та не повинно використовуватися для компенсації помітної різниці розмірів або іншої форми кріплень.

Заміна та регулювання

Перед розбиранням зафіксуйте положення старої тяги та виміряйте її установчу довжину. Нову деталь спочатку виставляють за цим розміром. Різьба повинна зберігати достатнє зачеплення з наконечниками, а контргайки після регулювання необхідно надійно затягнути. Кріплення шарнірних пальців установлюють у штатному положенні, не змінюючи орієнтацію з'єднань і не створюючи перекосу.

Після монтажу тяга має вільно рухатися разом із кермовим механізмом, не торкатися рами та інших деталей, а шарніри не повинні доходити до граничного кута. Кермо й колеса перевіряють у всьому робочому діапазоні: рух має відбуватися без заїдання, надмірного люфту та нерівномірного обмеження повороту. Оскільки заміна тяги впливає на взаємне положення передніх коліс, після встановлення контролюють і за потреби регулюють сходження відповідно до вимог конкретного квадроцикла. Перед початком експлуатації також перевіряють затягування кріплення та симетричність повороту коліс. Точне порівняння зі знятою деталлю допомагає правильно підібрати запчастину та відновити нормальну механіку кермового керування.
