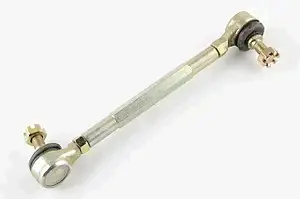

Тяга рульова у зборі для ATV L=300 мм JPX

Тяга рульова у зборі для ATV L=300 мм JPX

Рульова тяга JPX призначена для ремонту рульового приводу квадроциклів ATV. Вона передає зусилля від рульового механізму до поворотного вузла колеса та бере участь у налаштуванні положення коліс. Справна тяга без деформації й надмірного люфту забезпечує коректну взаємодію елементів рульового керування під час повороту керма. Деталь постачається у зборі із шарнірними з’єднаннями на кінцях і підходить для планової заміни зношеного елемента або ремонту пошкодженого рульового вузла.

Основний параметр цієї моделі — позначена довжина 300 мм. Під час добору точний розмір має більше значення, ніж загальна зовнішня схожість. У квадроциклах можуть використовуватися подібні за будовою тяги іншої довжини, розраховані на відмінне розташування рульового механізму, поворотних вузлів і коліс. Невідповідну за розміром деталь не вдасться правильно встановити та відрегулювати.

Добір до конкретного квадроцикла

Перед замовленням демонтуйте стару тягу та порівняйте її з новою за всіма важливими ознаками. Перевірте довжину, форму й розташування наконечників, тип різьбових з’єднань і напрямок різьби. Окремо зіставте посадкові місця на рульовому механізмі та поворотному вузлі. З’єднання мають відповідати конструкції конкретної техніки, тому орієнтуватися на приблизні виміри не варто.

Тяга застосовується в рульовому керуванні китайських квадроциклів ATV, але не є універсальною деталлю для кожної моделі. Остаточний вибір потрібно робити за демонтованою тягою та фактичною будовою рульового вузла. Особливо ретельне порівняння потрібне, якщо на квадроциклі раніше змінювали рульову рейку, поворотні кулаки, наконечники або інші елементи передньої частини. Після такого ремонту встановлена конфігурація може відрізнятися від початкової.

Ознаки, за яких тягу замінюють

Підставою для заміни може бути люфт у шарнірних з’єднаннях, вигин тяги, пошкодження різьби або неможливість надійно відрегулювати положення коліс. У кожному випадку потрібно оцінити не лише стан стрижня, а й з’єднання на його кінцях. Навіть дуже схожа запчастина не буде належною заміною, якщо вона відрізняється довжиною, різьбою, розташуванням наконечників чи посадковими місцями.

Якщо знята тяга деформована, враховуйте її початкову форму, а не лише приблизний розмір вигнутої деталі. Порівнюйте всю конструкцію та взаємне положення з’єднань. Коли ремонт викликаний люфтом, важливо визначити, чи виник він саме в шарнірних з’єднаннях тяги, а також зважати на стан суміжних елементів рульового вузла.

Монтаж і завершальна перевірка

До встановлення повторно перевірте відповідність довжини 300 мм, наконечників, різьби та посадкових місць. Тяга повинна монтуватися у передбачені точки рульового механізму й поворотного вузла. Після монтажу перевірте роботу керування на повному ході керма. З’єднання мають зберігати правильне положення, а нова деталь не повинна перешкоджати руху інших елементів передньої частини.

Після заміни виконайте регулювання положення коліс відповідно до вимог конкретної моделі ATV. Це потрібно як після встановлення нової тяги замість зношеної, так і після ремонту, під час якого змінювали інші частини рульового керування. Спочатку перевірте правильність монтажу та відповідність усіх з’єднань, а потім переходьте до регулювання.

Характеристики

• виробник — JPX;
• тип — рульова тяга у зборі;
• застосування — квадроцикли ATV;
• позначена довжина — 300 мм;
• конструкція — із шарнірними з’єднаннями на кінцях.

Ця тяга стане правильною заміною за умови повного збігу розмірів і конструкції рульового приводу. Порівняння з демонтованою деталлю до замовлення дає змогу оцінити її відповідність фактичній комплектації квадроцикла.
