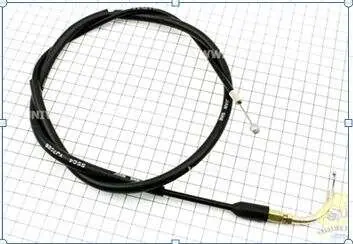

Трос газу для квадроцикла ATV 250 JS

Трос газу для квадроцикла ATV 250 JS

Трос призначений для механічного передавання руху від органа керування газом до приводу дроселя квадроцикла. Під час натискання або переміщення важеля внутрішній трос рухається в захисній оболонці та змінює положення дросельної заслінки чи механізму карбюратора. Справна деталь дає змогу водієві дозувати подавання пального та керувати обертами двигуна без заїдань і надмірного вільного ходу.

Призначення та будова

Модель розрахована на застосування в системі керування газом ATV 250 JS. Конструкція складається з гнучкої чорної оболонки, рухомого внутрішнього троса та кінцевих з’єднань для встановлення між органом керування і дросельним механізмом. Така схема дає змогу прокласти привод уздовж рами та кермової частини, зберігши можливість повороту керма й переміщення елементів підвіски. Оболонка спрямовує рух внутрішнього троса та захищає його вздовж основної довжини.

Трос газу зазвичай замінюють у разі тугого ходу важеля, періодичного заїдання, пошкодження оболонки, розпушення внутрішньої жили або неможливості правильно відрегулювати вільний хід. Перевірка також потрібна, якщо двигун реагує на керування із затримкою або дросель повільно повертається у початкове положення. Використовувати привод із такими ознаками небажано: переміщення має бути вільним у всьому діапазоні, а механізм після відпускання органа керування повинен повертатися без затримки.

Що перевірити під час підбору

Позначення ATV 250 JS є головним орієнтиром цієї позиції, проте самого робочого об’єму двигуна недостатньо для вибору. Квадроцикли одного класу можуть відрізнятися компонуванням, карбюратором, органом керування, довжиною маршруту та формою кріплень. Перед установленням порівняйте нову деталь зі знятим тросом за такими ознаками:

• загальна довжина приводу та довжина зовнішньої оболонки;
• довжина вільних ділянок внутрішнього троса з обох боків;
• форма, напрямок і спосіб фіксації обох наконечників;
• наявність і розташування різьбових регулювальних частин;
• посадка оболонки в кронштейнах біля керма та дросельного механізму;
• маршрут прокладання без натягу, різких перегинів і контакту з гарячими деталями.

Збіг цих параметрів особливо важливий для повного відкривання та надійного закривання дроселя. Надто коротка оболонка або невідповідна довжина вільного кінця може постійно утримувати привод у натягнутому стані. Зайва довжина чи неправильна форма наконечника, навпаки, ускладнює налаштування та створює надмірний вільний хід.

Установлення та регулювання

Перед демонтажем старого троса зручно запам’ятати його маршрут і точки фіксації. Нову деталь прокладають штатною траєкторією, не затискаючи оболонку пластиком, кріпленнями або іншими деталями. Біля кермової колонки має залишатися плавний вигин: під час повороту керма від упору до упору трос не повинен натягуватися, складатися петлею або змінювати положення дроселя.

Після приєднання обох кінців вільний хід налаштовують штатними регулювальними з’єднаннями конкретного квадроцикла. Далі при вимкненому двигуні кілька разів перевіряють легкість переміщення та самостійне повернення механізму. Завершальну перевірку виконують за різних положень керма. Якщо оберти змінюються внаслідок повороту керма, привод прокладений із натягом або неправильно відрегульований — перед початком експлуатації маршрут і налаштування необхідно виправити.

Трос газу ATV 250 JS підходить для планового відновлення приводу акселератора та заміни пошкодженої деталі на квадроциклі відповідної конфігурації. Точне порівняння довжини, кінцевих з’єднань і регулювальних ділянок зі старим тросом допомагає підібрати варіант без перероблення штатних точок кріплення.
