Статор генератора KAYO, IRBIS, 4+1 котушки

Статор генератора KAYO, IRBIS, 4+1 котушки

Статор призначений для генераторного вузла мототехніки KAYO та IRBIS. Нерухома основа з обмотками працює поруч із ротором і бере участь у формуванні електричного сигналу, потрібного для заряджання акумулятора, живлення бортових споживачів і роботи пов’язаних компонентів запалювання. Деталь підходить для ремонту техніки, на якій встановлено статор такої самої конфігурації: чотири основні котушки та одна додаткова.

Конструкція та призначення

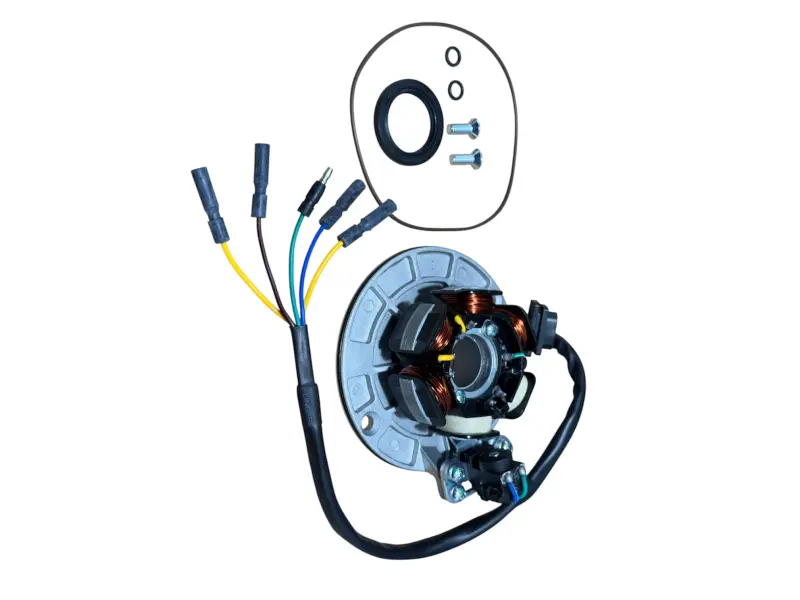

Обмотувальна частина виконана за схемою 4+1 — загалом на основі розміщено п’ять котушок. Статор змонтований на круглій металевій пластині з кріпильними отворами. Від основи виведено кабельний джгут із кількома кольоровими проводами та окремими клемними з’єднувачами. Така конструкція потребує точного збігу не лише за кількістю котушок, а й за формою посадкової пластини, розташуванням кріплень, напрямком кабелю та схемою під’єднання.

Під час роботи обмотки взаємодіють із магнітним полем ротора, що обертається. Стан ізоляції, проводів, з’єднувачів і самих обмоток безпосередньо впливає на стабільність електричного сигналу. Підставою для перевірки статора можуть бути відсутнє або нестабільне заряджання, перебої в роботі електрообладнання, пошкодження проводки, потемніння обмоток, запах перегрітої ізоляції чи результати вимірювань, що вказують на обрив або замикання. Перед заміною варто також перевірити роз’єми, масу, регулятор-випрямляч і стан ротора: подібні ознаки несправності можуть виникати й через інші компоненти.

Що звірити під час підбору

• Конфігурацію обмоток: новий статор має відповідати схемі 4+1 і містити п’ять котушок.
• Посадкову основу: порівняйте зовнішній контур пластини, центральний отвір, діаметр розташування кріплень і положення всіх монтажних точок.
• Розташування датчика: його положення відносно основи та кріплень має збігатися зі старою деталлю.
• Проводку: перевірте кількість проводів, їхні кольори, довжину джгута, напрямок виходу та тип кожної клеми.
• Монтажний простір: переконайтеся, що після складання обмотки й кріплення не торкатимуться ротора.

Одного збігу за маркою KAYO або IRBIS недостатньо: у різних моделях, роках випуску та версіях двигуна можуть застосовуватися генераторні системи іншої форми. Найнадійніший спосіб вибору — зняти кришку, оглянути встановлену деталь і зіставити її з новим статором за всіма монтажними та електричними ознаками. Якщо стару деталь уже демонтовано, до розбирання корисно зафіксувати розташування проводів і з’єднувачів.

Рекомендації зі встановлення

Монтаж виконують після зупинки та охолодження двигуна. Перед роботою вимикають живлення мототехніки, звільняють доступ до генератора й обережно роз’єднують клеми, не тягнучи їх за проводи. Кабель потрібно прокласти штатним маршрутом, подалі від ротора, гарячих поверхонь і рухомих деталей. Під час затягування кріплень застосовують значення, передбачені настановою для конкретного двигуна: надмірне зусилля може пошкодити основу або різьбу.

До остаточного складання перевіряють вільне обертання ротора, відсутність контакту з обмотками та надійність кожного з’єднання. Після запуску контролюють зарядну напругу й роботу електрообладнання. Такий порядок допомагає переконатися, що статор встановлено правильно, проводку не затиснуто, а причину початкової несправності усунуто.
