Ручний стартер у зборі для ATV, тип 2

Ручний стартер у зборі для ATV, тип 2

Стартер призначений для ручного запуску двигуна квадроцикла: тягове зусилля від рукоятки передається через шнур і внутрішній пусковий механізм, який провертає двигун перед запуском. Виконання у зборі підходить для заміни комплектного стартера, коли відновлювати окремі внутрішні деталі недоцільно або несправність стосується корпуса, барабана, механізму повернення чи зачепів.

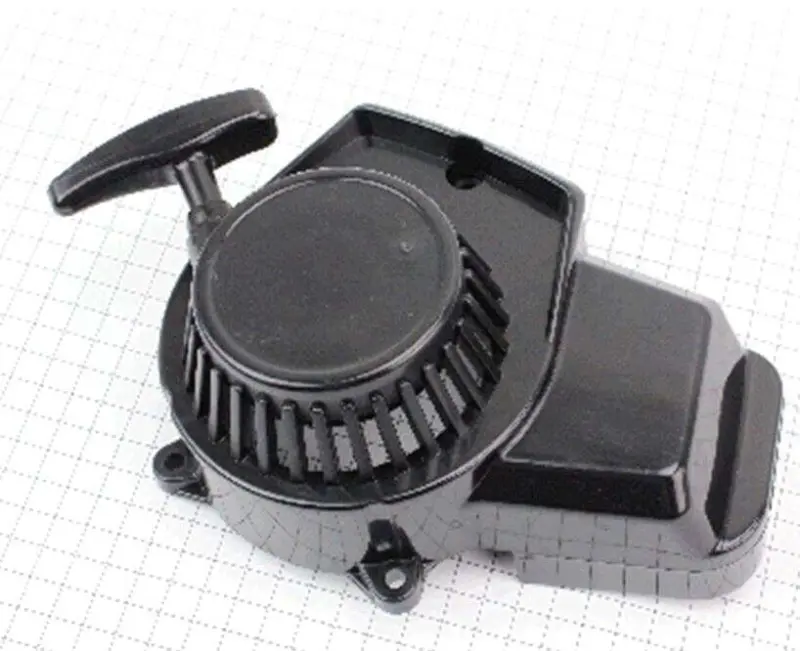

Конструкція складається із закритого корпуса, круглої секції пускового механізму, витяжної рукоятки та кріпильних вушок. Після ривка шнур має вільно повертатися всередину, а механізм — входити в зачеплення без прослизання та заклинювання. Справність цих частин безпосередньо впливає на запуск: пошкоджений шнур, ослаблена або зламана поворотна пружина, зношені зачепи та деформований барабан можуть спричиняти холості ривки, неповне повернення рукоятки або неможливість провернути двигун.

Що перевірити під час підбору

Позначення «тип 2» визначає варіант виконання, але саме по собі не підтверджує сумісність з усіма ATV. Перед замовленням зіставте стартер зі знятою деталлю за формою та габаритами корпуса, розташуванням і кількістю кріпильних точок, відстанями між отворами, напрямком виходу шнура та конфігурацією відповідної частини пускового приводу. Контур основи має відповідати посадковому місцю на двигуні, а рукоятка після монтажу не повинна впиратися у пластик, раму чи сусідні деталі.

• Призначення: ручне провертання двигуна ATV перед запуском.
• Виконання: тип 2, стартер постачається як зібраний механізм.
• Основні частини: корпус, витяжна рукоятка, шнур, барабан, механізми повернення та зачеплення.
• Головні критерії підбору: посадковий контур, кріпильні отвори, положення рукоятки та спосіб з'єднання з приводом двигуна.

Заміна та встановлення

Перед зняттям старого стартера очистьте простір навколо місця кріплення, щоб забруднення не потрапили під корпус. Після демонтажу покладіть обидві деталі поруч і уважно порівняйте: зовні подібні стартери для малої мототехніки можуть відрізнятися геометрією основи, розташуванням вушок і внутрішнім зачепленням. Збіг цих параметрів важливіший за загальну схожість корпуса або належність техніки до категорії ATV.

Установлюйте механізм без перекосу, сумістивши всі штатні отвори. Кріплення затягуйте рівномірно, не деформуючи корпус. До першого запуску кілька разів плавно витягніть рукоятку на невелику довжину та переконайтеся, що шнур рухається без заїдань і повністю втягується назад. Потім перевірте впевнене зачеплення коротким контрольованим рухом. Не відпускайте витягнуту рукоятку різко: супроводжуйте її рукою до початкового положення, щоб зменшити ударне навантаження на шнур і внутрішні деталі.

Коли потрібна заміна

Приводом перевірити стартер є обрив або значне перетирання шнура, повільне повернення рукоятки, прокручування без передавання зусилля, ривки, підклинювання чи пошкодження кріпильних місць. Якщо причина полягає лише в одній придатній до обслуговування внутрішній деталі, попередній механізм можна відремонтувати. Стартер у зборі доречний, коли пошкоджено кілька частин або необхідно замінити весь пусковий механізм зі збереженням потрібного виконання.

Ця версія розрахована на використання в системі ручного запуску ATV і належить до виконання «тип 2». Для точного вибору орієнтуйтеся на фактичну конструкцію раніше встановленого стартера та посадкового місця двигуна, а не лише на об'єм мотора, зовнішність квадроцикла чи загальне позначення техніки.
