Ручний стартер у зборі для ATV, тип 1

Ручний стартер у зборі для ATV, тип 1

Механічний стартер призначений для ручного запуску двигуна квадроцикла. Під час витягування руків’я шнур розмотується з внутрішнього барабана, механізм зачеплення передає обертання на колінчастий вал, а після завершення руху поворотна пружина втягує шнур назад у корпус. Таке виконання дає змогу підготувати двигун до запуску без окремого зовнішнього шнура, який довелося б щоразу намотувати вручну.

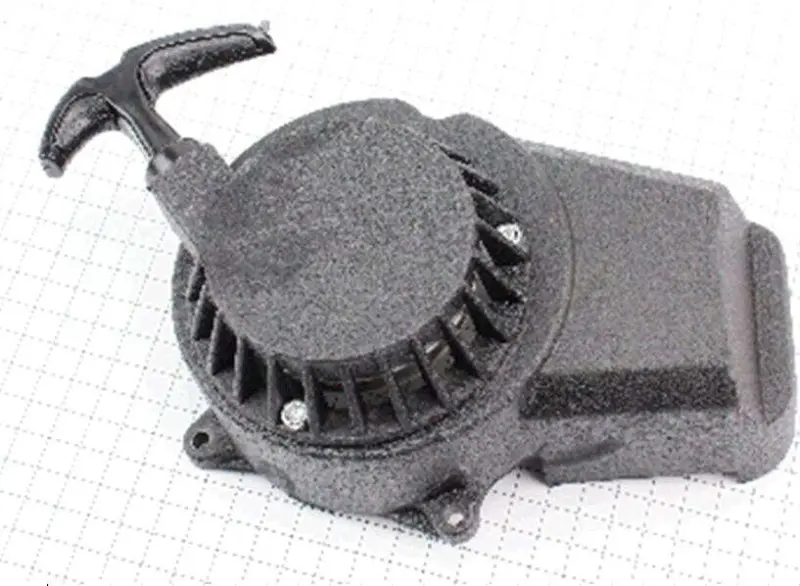

Деталь являє собою зібраний пусковий механізм у закритому чорному корпусі. Зовні розташовані витяжне руків’я, вихід шнура, вентиляційні прорізи та три кріпильні вушка. Формат «тип 1» позначає конкретне конструктивне виконання, тому стартер потрібно добирати за формою корпусу й розташуванням точок кріплення, а не лише за загальним призначенням для ATV. Зовні подібні механізми можуть відрізнятися посадковим контуром, відстанями між отворами, напрямком установлення та будовою відповідного зачеплення.

Коли потрібна заміна

Стартер варто перевірити, якщо шнур перестав повністю повертатися, виходить ривками, заклинює всередині корпусу або витягується без передавання зусилля на двигун. Причиною несправності можуть бути зношення шнура й барабана, пошкодження поворотної пружини, порушення роботи храпового механізму або розбиті місця кріплення. Зібрана деталь підходить для ремонту, коли потрібно замінити весь механізм і зберегти штатний принцип ручного запуску.

Перед купівлею порівняйте стару деталь із виконанням «тип 1». Перевірте загальний силует корпусу, форму його видовженої частини, положення руків’я, кількість і розташування трьох кріпильних вушок, конфігурацію посадкової поверхні та бік виходу шнура. Окремо зіставте відповідну частину стартера з боку двигуна: якщо форма зачеплення не збігається, механізм не зможе правильно передавати обертання. Назва ATV сама по собі не підтверджує придатність до будь-якої моделі квадроцикла.

Що перевірити перед установленням

• Посадкові точки: отвори корпусу мають збігатися з різьбовими точками двигуна без натягу та зміщення деталі.
• Відповідне зачеплення: внутрішня частина стартера повинна відповідати пусковій чашці або іншому сполученому механізму конкретного двигуна.
• Вільний хід: шнур має виходити плавно, передавати зусилля після зачеплення та самостійно повертатися після відпускання руків’я.
• Положення корпусу: установлена деталь не повинна перетискати шнур, заважати сусіднім частинам або змушувати тягнути руків’я під гострим кутом.
• Стан кріплення: гвинти та різьбові отвори потрібно оглянути до монтажу, щоб корпус прилягав рівно й не зміщувався під час запуску.

Установлюйте стартер на чисту посадкову поверхню при зупиненому двигуні. Спочатку сумістіть кріпильні отвори та відповідний механізм, після чого рівномірно затягніть кріплення без перекосу корпусу. Після монтажу кілька разів повільно витягніть руків’я, перевіряючи зачеплення та зворотне змотування шнура. Під час звичайного запуску тягніть руків’я рівно в напрямку виходу шнура й не відпускайте його різко в крайньому положенні: контрольоване повернення зменшує ударне навантаження на барабан, пружину та корпус.

Ця версія підходить покупцеві, якому потрібен ручний стартер ATV саме у виконанні «тип 1» та необхідно замінити несправний зібраний механізм. Точне порівняння посадкового контуру, кріплень і внутрішнього сполучення зі знятою деталлю допомагає уникнути помилки під час вибору та відновити штатний ручний запуск двигуна.
