Наконечник рульової тяги ATV JPX mod. 6.1, ліва різьба

Наконечник рульової тяги ATV JPX mod. 6.1 із лівою різьбою

Деталь призначена для шарнірного з’єднання рульової тяги з поворотною частиною передньої підвіски квадроцикла. Через наконечник керувальний рух передається до колеса, а рухоме з’єднання дає пальцю змогу відхилятися під час повороту керма та переміщення підвіски. Модифікація 6.1 і лівий напрямок різьби є головними ознаками цієї позиції: їх потрібно враховувати разом із геометрією посадкових ділянок.

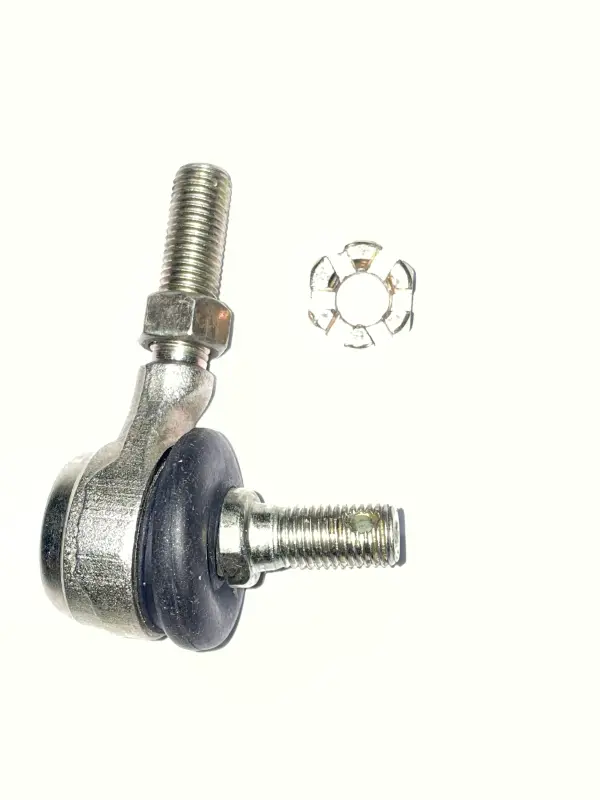

Наконечник має компактний шарнірний корпус із двома сторонами для приєднання. Один різьбовий хвостовик використовується для встановлення на рульову тягу та фіксації її регулювального положення гайкою. Різьбовий кульовий палець з’єднується з відповідною деталлю рульового механізму. Зону шарніра закриває захисний пильовик, який ізолює рухоме сполучення від прямого потрапляння бруду та вологи під час експлуатації ATV.

Що перевірити під час добору

Позначення mod. 6.1 не варто сприймати як універсальну сумісність з усіма квадроциклами. На техніці одного класу можуть застосовуватися наконечники з різними різьбами, довжиною, кутом корпусу та формою посадки. Для точного порівняння бажано зняти стару деталь або забезпечити зручний доступ до неї.

• Напрямок різьби: ця версія має ліву різьбу. Під час обертання вона працює у протилежному напрямку порівняно зі звичайною правою різьбою, тому зусилля не в той бік може пошкодити витки або гайку.
• З’єднання з тягою: зіставте діаметр, крок і довжину різьбової ділянки, а також глибину її входження в тягу.
• Посадка кульового пальця: перевірте діаметр, профіль, висоту й розташування ділянки, що входить у поворотну частину.
• Геометрія корпусу: порівняйте загальну довжину, вигин, зміщення осей і положення наконечника відносно тяги.
• Фіксація: переконайтеся, що гайка та відповідні посадкові поверхні узгоджуються з конструкцією конкретного ATV.
• Вільний простір: після встановлення корпус і пильовик не повинні торкатися сусідніх деталей за повного повороту керма та під час ходу підвіски.

Коли потрібно перевірити рульовий наконечник

Підставою для діагностики є відчутний люфт у з’єднанні, стукіт під час зміни напрямку руху, неточна реакція коліс на кермо, пошкодження пильовика, деформація корпусу або дефекти різьби. Подібні ознаки можуть виникати й через зношення інших деталей рульового керування чи підвіски, тому перед заміною перевіряють тяги, кріплення, шарніри та посадкові місця в зборі.

Справний шарнір має рухатися плавно, без надмірної вільності, заклинювання та пошкодження захисного покриття. Наконечник із розбитою посадкою або порушеною геометрією не можна компенсувати сильнішим затягуванням: спочатку усувають причину люфту й оцінюють стан деталей, що з ним контактують.

Встановлення та регулювання

Перед демонтажем доцільно зафіксувати положення старого наконечника на тязі та початкову довжину з’єднання. Це допомагає отримати приблизне стартове налаштування, але не замінює подальшої перевірки кутів установлення коліс. Різьбові поверхні й посадковий отвір очищають, а нову деталь спочатку нагвинчують без перекосу та зайвого зусилля. Під час роботи з лівою різьбою напрямок обертання контролюють особливо уважно.

Кульовий палець установлюють у чисте й непошкоджене посадкове місце. Під час монтажу не можна передавати удари через різьбу, корпус або пильовик. Кріплення затягують способом і моментом, зазначеними в сервісній документації конкретного квадроцикла: універсальне значення для модифікації 6.1 не заявлене. Після фіксації тяги перевіряють достатнє зачеплення різьбової ділянки та стабільність установленого положення.

Після заміни потрібно перевірити центрування керма та сходження передніх коліс відповідно до норм виробника ATV. Далі рульове керування контролюють у всьому діапазоні повороту й під час ходу підвіски: рух має залишатися вільним, а деталі — не торкатися одна одної. Для вибору цієї версії мають одночасно збігтися призначення для ATV, модифікація 6.1, ліва різьба та фактична посадкова геометрія демонтованого наконечника.
