Комплект поворотних кулаків ATV 50/250, правий і лівий, JPX

Комплект поворотних кулаків JPX для ATV 50/250

Комплект призначений для ремонту передньої підвіски та рульового механізму квадроцикла. До нього входять два дзеркально розташовані поворотні кулаки — правий і лівий. Деталі з’єднують маточинну частину колеса з підвіскою та рульовим приводом: сприймають зусилля від рульової тяги й дають колесу змінювати напрямок під час повороту керма. Парний формат зручний для комплексного відновлення передньої частини ATV, коли потрібно замінити деталі з обох боків або усунути відмінності, спричинені нерівномірним зношенням.

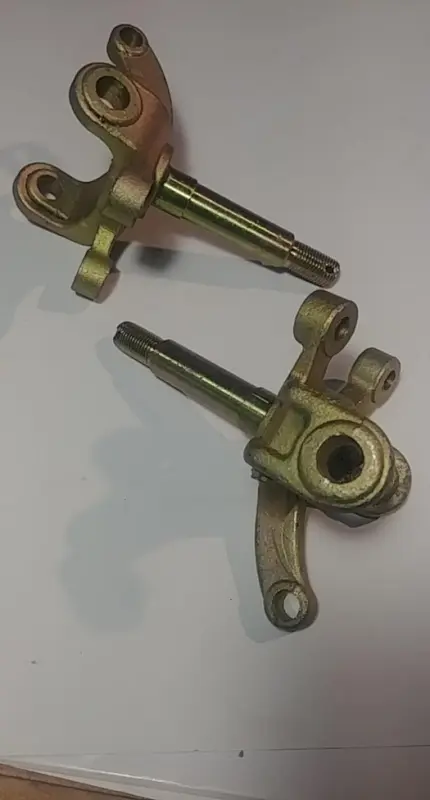

Кожен кулак має виступну вісь, різьбовий кінець, центральні посадкові отвори та кілька вушок для з’єднання із суміжними деталями. Правий і лівий варіанти мають дзеркальну геометрію, тому під час монтажу їх не можна міняти місцями. Від стану посадок, осей і точок кріплення залежать відсутність зайвого переміщення маточинної частини, коректна дія рульового приводу та збереження заданого положення передніх коліс.

Коли потрібна заміна

Поворотний кулак перевіряють після удару колесом, пошкодження передньої підвіски, появи люфту, перекосу колеса або ускладненого повороту. Підставою для заміни також є деформована вісь, розбиті отвори, пошкоджена різьба, тріщини та помітне вироблення в місцях з’єднання. Експлуатація деформованої деталі може порушувати взаємне положення маточини, рульової тяги й кріплень підвіски, а також прискорювати зношення сусідніх компонентів. Перед ремонтом потрібно оглянути обидва боки, адже однаковий симптом може бути пов’язаний не лише з кулаком, а й із шарнірами, втулками, підшипниками, тягами або кріпленням.

Що врахувати під час підбору

Позначення ATV 50/250 стосується каталожного застосування виробу, проте саме по собі не підтверджує встановлення на будь-яку техніку відповідного класу. У різних квадроциклів відрізняються геометрія підвіски та конструкція маточинної частини. Для правильного вибору зіставте старі деталі з комплектом за загальною формою, боком встановлення, довжиною і діаметром виступних осей, параметрами різьби, діаметрами посадкових отворів, відстанями між точками кріплення та розташуванням важеля рульової тяги. Перевіряти потрібно обидва кулаки: правий має відповідати правому боку, а лівий — лівому.

• Тип деталі: поворотні кулаки передньої частини ATV.
• Виконання: правий і лівий кулак із дзеркальною геометрією.
• Каталожне позначення застосування: ATV 50/250.
• Марка: JPX.
• Основні точки перевірки: осі, різьба, отвори, вушка та взаємне розташування посадок.

Монтаж і перевірка після ремонту

Монтаж виконують на надійно зафіксованій техніці після зняття колеса та роз’єднання суміжних деталей передньої підвіски. До складання слід очистити посадкові поверхні, перевірити стан маточинної частини, підшипників або втулок, шарнірних з’єднань, рульових тяг і кріплення. Пошкоджені гайки, болти та фіксатори повторно не використовують. Різьбові з’єднання затягують із моментом, передбаченим документацією конкретного квадроцикла, оскільки єдине значення для всіх моделей не застосовується.

Після встановлення потрібно переконатися, що колеса повертаються вільно, деталі підвіски не заклинює, а з’єднання не мають ненормального люфту. Також перевіряють положення керма, симетрію повороту та параметри встановлення передніх коліс. Якщо після складання залишаються перекіс, стукіт або відведення техніки вбік, потрібна повторна діагностика кріплень, рульових тяг і маточинних деталей. Точне зіставлення геометрії перед монтажем допомагає уникнути повторного розбирання через несумісні посадки та забезпечити передбачувану дію рульового механізму після ремонту.
