Кулак поворотний ATV 50/125 правий mod. 4 JPX

Правий поворотний кулак JPX mod. 4 для ATV 50/125

Деталь призначена для ремонту правого боку передньої підвіски квадроцикла з позначенням ATV 50/125. Поворотний кулак з’єднує колісну частину з точками підвіски та кермового управління: сприймає навантаження від маточини й дає колесу змогу змінювати напрямок під час повороту керма. Виконання mod. 4 потрібно враховувати окремо, адже кулаки для ATV з однаковим позначенням 50/125 випускаються в кількох конструктивних варіантах і не є автоматично взаємозамінними.

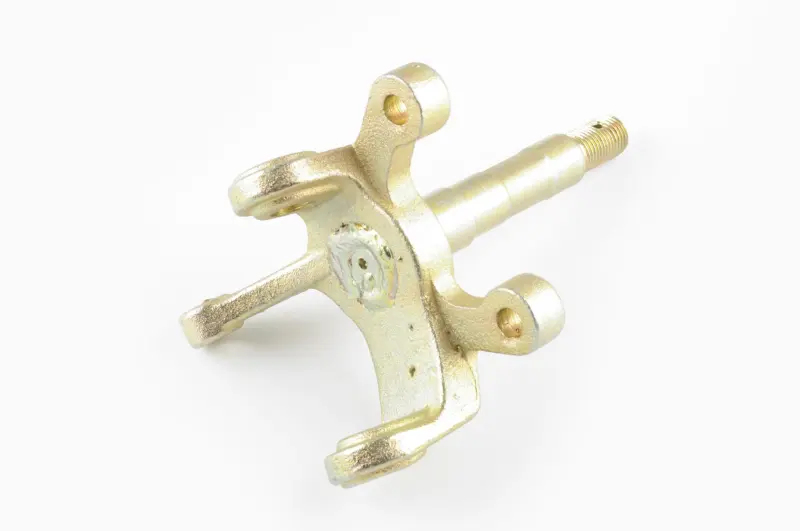

Кулак виготовлений як цілісна деталь з віссю під маточинну частину, різьбовим кінцем і кількома монтажними вушками. Така конфігурація визначає розташування маточини відносно кріплень підвіски та кермової тяги. Праве виконання задає бік монтажу за напрямком руху квадроцикла: замінювати його лівим кулаком не можна, навіть якщо окремі розміри здаються подібними.

Що перевірити перед вибором

Позначення ATV 50/125 описує поширену групу малокубатурних квадроциклів, однак саме по собі не підтверджує сумісність з усіма моделями цього класу. Під час добору орієнтуйтеся на зняту деталь і будову конкретної передньої підвіски. Порівнювати потрібно весь набір приєднувальних параметрів, а не лише бік монтажу.

• Бік: потрібен саме правий кулак, установлений праворуч за напрямком руху.
• Варіант конструкції: виконання деталі, яку замінюють, має відповідати mod. 4.
• Вісь маточини: порівняйте її загальну форму, довжину посадкових ділянок, діаметри, розташування уступів і параметри різьбового кінця.
• Монтажні точки: перевірте кількість і форму вушок, відстані між ними, діаметри отворів та їхнє положення відносно осі.
• Суміжні деталі: переконайтеся, що маточина, кріплення підвіски й кермова тяга встановлюються без перероблення отворів або посадкових поверхонь.

Найнадійніший спосіб добору — зняти правий кулак і зіставити обидві деталі поруч. Значення мають не лише габарити, а й взаємне положення осі, верхніх і нижніх кріплень, а також точки приєднання кермового управління. Навіть невелика різниця кута або вильоту може змінити положення колеса, тому варіант mod. 4 слід сприймати як обов’язковий критерій, а не як другорядне позначення.

Коли потрібна заміна

Оглянути кулак потрібно після сильного удару колесом, появи відчутного люфту, перекосу колеса, пошкодження різьби або посадкових місць. Деформація деталі здатна порушити положення маточини та вплинути на керування квадроциклом. Причиною стороннього шуму чи нестійкої поведінки передньої частини можуть бути й суміжні деталі, тому разом із кулаком перевіряють маточину, підшипники, шарнірні з’єднання, кермову тягу та кріплення.

Монтаж і контроль після ремонту

Перед установленням очистьте сполучні поверхні та огляньте кріплення. Маточинна частина повинна сідати на вісь без перекосу, а з’єднання підвіски й кермового управління — збігатися з передбаченими отворами без розточування, згинання або примусового стягування деталей. Пошкоджені різьбові з’єднання та кріплення з вираженим зношенням повторно використовувати не варто.

Після складання перевірте вільний поворот керма, відсутність заїдань і люфту, надійність усіх з’єднань та положення правого колеса відносно лівого. Якщо ремонт змінив взаємне положення деталей передньої підвіски, потрібно перевірити регулювання коліс. Правильно підібраний кулак JPX mod. 4 відновлює штатне з’єднання маточинної частини, підвіски та кермового управління на правому боці ATV.
