Поворотний кулак ATV 50/125 правий, mod. 1, JPX

Правий поворотний кулак JPX для ATV 50/125, модифікація 1

Деталь призначена для правого боку передньої підвіски квадроцикла та бере участь одночасно в кріпленні колеса і роботі кермового механізму. Поворотний кулак з’єднує маточинну частину з точками підвіски та кермового приводу: під час руху керма він змінює напрямок правого переднього колеса, а в русі утримує його в заданому положенні відносно підвіски. Справний стан цієї деталі особливо важливий для відсутності зайвого люфту, правильної реакції квадроцикла на поворот керма та збереження геометрії передньої частини.

Виконання належить до варіанта mod. 1 і розраховане на правий бік. Позначення ATV 50/125 описує заявлений клас застосування, проте саме по собі не означає універсальної сумісності з усіма квадроциклами такого діапазону. У техніки різних виробників і років випуску можуть відрізнятися форма кулака, розташування кріплень, довжина й діаметр осі, різьба, відстані між отворами та положення кермової тяги. Тому бік установлення й модифікацію потрібно враховувати разом із геометрією знятої деталі.

Конструкція та призначення

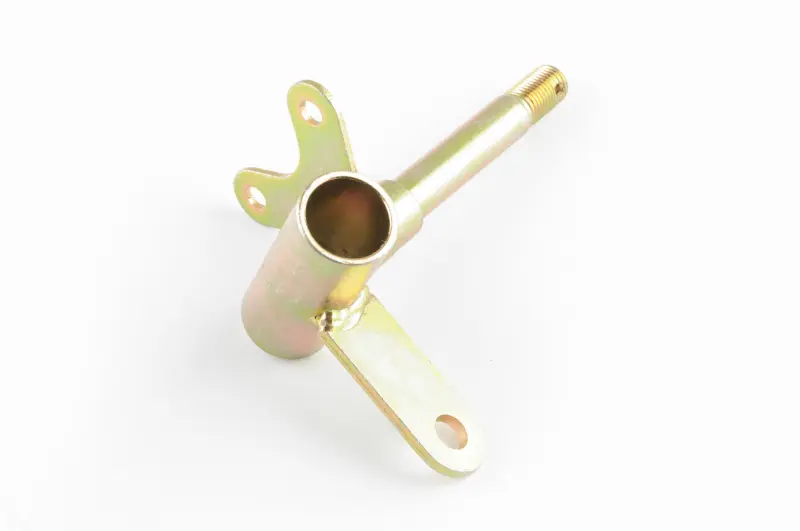

Кулак виконаний як єдина металева деталь із маточинною віссю, різьбовим кінцем, центральною трубчастою частиною та кількома кріпильними вушками. Таке компонування утворює посадкові точки для з’єднання з деталями підвіски й кермового керування. Вісь є місцем установлення маточинної частини колеса, а різьбова ділянка використовується для її фіксації передбаченим конструкцією кріпленням. Вушка мають отвори з різним розташуванням, тому навіть зовні близькі праві кулаки різних модифікацій не можна добирати лише за позначенням ATV 50/125.

Поворотний кулак сприймає навантаження від маси передньої частини квадроцикла, поворотів, нерівностей та ударів, що передаються колесом. Причиною заміни можуть бути деформація після удару, тріщина, пошкодження різьби, вироблення або розбиті посадкові отвори. На несправність також можуть указувати люфт правого переднього колеса, його помітний перекіс, сторонній стукіт і нестабільна реакція на кермування. Перед заміною варто перевірити й суміжні деталі: подібні ознаки здатні виникати через зношення маточинної частини, кріплень підвіски або кермового приводу.

Що звірити перед вибором

• Бік: цей кулак установлюється праворуч за напрямком руху квадроцикла.
• Модифікацію: потрібне виконання mod. 1; варіанти mod. 2, mod. 4 та інші виконання розглядаються як окремі деталі.
• Форму корпусу: порівняйте напрямок і взаємне положення центральної труби, осі та кріпильних вушок.
• Посадкові точки: зіставте кількість отворів, їх розташування, діаметри та відстані між центрами.
• Вісь: перевірте її довжину, діаметр, положення уступів і параметри різьбового кінця.
• З’єднання із суміжними деталями: маточинна частина, кріплення підвіски та кермова тяга мають відповідати обраному виконанню без перероблення посадкових місць.

Установлення та контроль після ремонту

Монтаж виконують на справні й очищені спряжені деталі. До складання перевіряють стан різьби, кріплення, маточинної частини та посадкових місць підвіски. Гайки й інші з’єднання затягують із моментом, передбаченим настановою для конкретного квадроцикла; довільне затягування може спричинити люфт або ускладнити рух шарнірних з’єднань. Деталь не слід підганяти ударами, розсвердлюванням отворів чи згинанням вушок: потреба в такому доопрацюванні вказує на неправильно обрану модифікацію або несправність суміжних компонентів.

Після складання праве колесо має повертатися вільно, без заїдань і контакту деталей у доступному діапазоні руху підвіски. Далі перевіряють відсутність люфту, надійність з’єднань і положення передніх коліс. Якщо під час ремонту від’єднувалася кермова тяга або змінювалося взаємне положення деталей підвіски, потрібен контроль регулювання передніх коліс за процедурою виробника техніки. Такий підхід допомагає правильно встановити кулак JPX mod. 1 і не перенести стару несправність на нову деталь.
