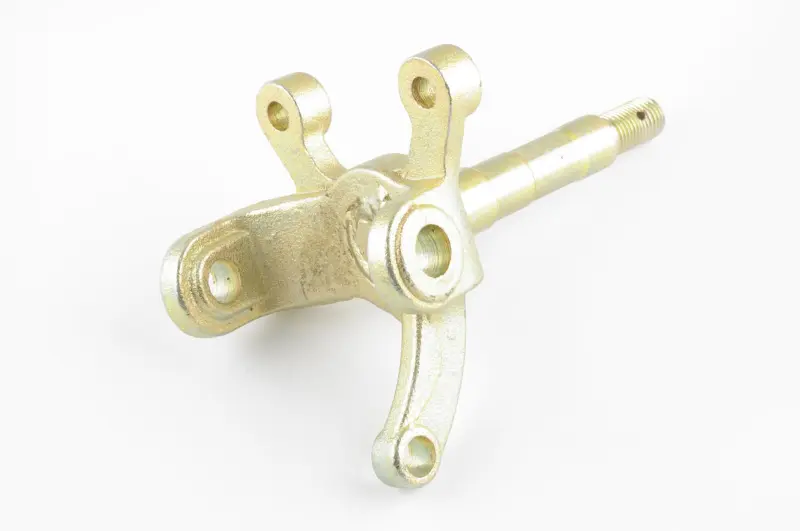

Лівий поворотний кулак ATV 50/125 mod. 4 JPX

Лівий поворотний кулак ATV 50/125 mod. 4 JPX

Поворотний кулак призначений для лівого боку передньої підвіски квадроцикла ATV 50/125. Деталь з’єднує колісну частину з елементами підвіски та кермового механізму: на її осі розміщується маточинний механізм, а передбачені точки кріплення сполучають кулак із підвіскою та кермовою тягою. Під час повороту керма він змінює положення колеса й одночасно утримує його відносно підвіски.

Виконання mod. 4 необхідно враховувати під час підбору: у деталей для ATV одного класу можуть відрізнятися форма корпусу, розташування кріпильних вушок, довжина та діаметр осі, різьба, посадка маточини, а також положення важеля кермової тяги. Позначення 50/125 указує на сферу застосування позиції, але не означає універсальне встановлення на будь-який квадроцикл із відповідним об’ємом двигуна. Найнадійніше підбирати кулак за конструкцією демонтованої деталі та фактичними розмірами з’єднань.

Роль деталі в передній підвісці

Кулак слугує опорою для маточинної частини колеса та бере участь у передаванні керувального зусилля від кермової тяги. Його посадкові місця мають точно суміщатися із суміжними деталями підвіски. Від стану цих з’єднань залежать вільний поворот колеса, відсутність зайвого люфту та збереження передбаченого положення колеса під час руху. Корпус має окремі вушка для приєднання елементів підвіски, центральну посадкову зону та виступну вісь із різьбовим кінцем.

Ліве виконання визначає бік монтажу за напрямком руху квадроцикла. Правий кулак не слід вважати взаємозамінним: дзеркальне розташування важеля й точок кріплення може не дозволити правильно з’єднати підвіску та кермову тягу. Перед замовленням порівняйте загальний контур, орієнтацію осі, кількість і положення вушок, напрямок важеля, центральну посадку та різьбову ділянку.

Що перевірити під час підбору

• Бік установлення: ця позиція монтується ліворуч за напрямком руху ATV.
• Варіант конструкції: потрібен збіг із виконанням mod. 4, а не лише з позначенням 50/125.
• Посадку маточини: порівняйте діаметр і довжину осі, різьбу на її кінці, положення отвору під фіксатор та спосіб установлення маточини.
• Точки з’єднання з підвіскою: перевірте кількість вушок, розміри отворів, відстані між ними та їхню орієнтацію.
• З’єднання з кермовою тягою: положення й отвір важеля мають відповідати наконечнику та геометрії кермового механізму.
• Суміжні деталі: ураховуйте конструкцію маточини, гальмового механізму, шарнірних з’єднань і кріплення конкретного квадроцикла.

Заміна та встановлення

Підставою для заміни можуть бути деформація корпусу або осі, тріщини, пошкодження різьби, розбиті отвори та зношення посадкових поверхонь. Такі дефекти здатні спричинити люфт, перекіс колеса, нерівномірне обертання маточини та зміну реакції квадроцикла на поворот керма. Перед монтажем слід очистити й оглянути суміжні деталі, перевірити стан маточини, підшипників, кермового наконечника, шарнірних з’єднань і кріплення. Пошкоджені з’єднання не можна компенсувати надмірним затягуванням.

Під час установлення кулак розташовують у тій самій орієнтації, що й штатну ліву деталь, після чого послідовно з’єднують із підвіскою, кермовою тягою та маточинною частиною. Кріплення затягують відповідно до вимог документації конкретної моделі ATV. Після складання перевіряють вільне обертання й поворот колеса, відсутність заїдань і люфту, надійність фіксації різьбових з’єднань, а також положення передніх коліс. Якщо ремонт змінив регулювання кермового механізму, необхідно відновити правильне сходження.

JPX mod. 4 підходить для ремонту лівого боку передньої підвіски лише за повного збігу посадкових параметрів. Порівняння зі знятим кулаком за всіма кріпленнями та розмірами допоможе уникнути помилки, яку неможливо виявити лише за діапазоном 50/125 або зовнішньою подібністю деталі.
