Кулак поворотний лівий ATV 50/125 mod:1 JPX

Лівий поворотний кулак JPX для ATV 50/125, mod:1

Деталь призначена для лівого боку передньої підвіски квадроциклів сімейства ATV 50/125. Поворотний кулак з’єднує колісну частину з компонентами підвіски та кермового управління: на ньому розміщується маточинний вузол, а зусилля від кермової тяги перетворюється на поворот колеса. Виконання mod:1 позначає конкретну конфігурацію деталі, тому його потрібно враховувати разом із боком установлення та позначенням ATV 50/125.

Призначення та будова

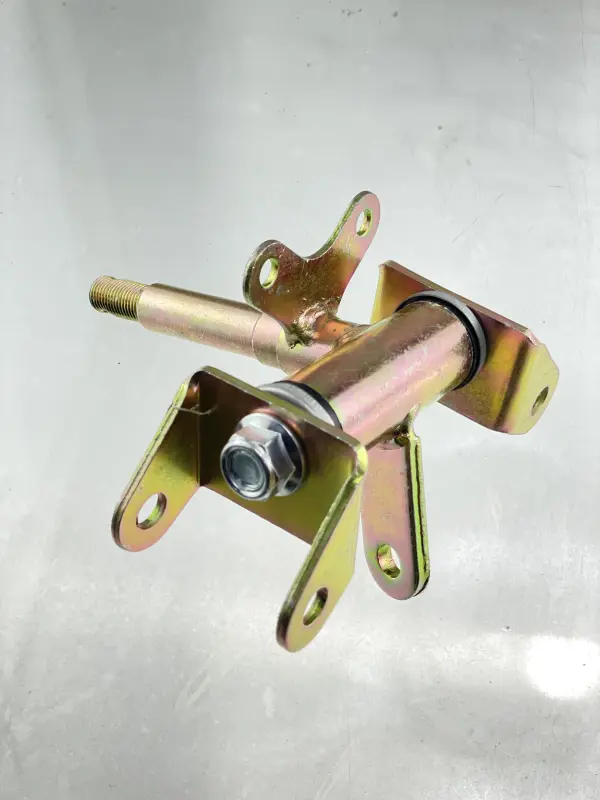

Кулак виготовлений як єдина просторова деталь із маточинною віссю з різьбовим кінцем, циліндричним шарнірним корпусом і кількома кріпильними вушками. Така схема поєднує точки приєднання колеса, підвіски та кермового приводу в одному вузлі. Справна геометрія кулака допомагає утримувати колесо в заданому положенні й передавати поворот без зайвого зміщення посадкових з’єднань.

Заміна потрібна, коли старий кулак деформований, має пошкоджену різьбу, зношені отвори або порушені посадкові поверхні. Підставою для перевірки також є люфт переднього колеса, перекіс, сторонній шум під час руху та нерівномірна робота кермового управління. Перед придбанням варто визначити джерело несправності: подібні прояви можуть бути пов’язані не лише з кулаком, а й із маточиною, підшипниками, шарнірними з’єднаннями, кермовою тягою чи кріпленням.

Як перевірити сумісність

Позначення ATV 50/125 описує сімейство застосування, але не замінює звіряння конструкції. Для цих квадроциклів пропонуються ліві та праві деталі, а також різні варіанти mod, які можуть відрізнятися розташуванням осей, вушок і посадкових місць. Ця позиція є саме лівою та належить до виконання mod:1. Бік визначають за напрямком руху квадроцикла, коли водій сидить на своєму місці.

• Бік: потрібен лівий кулак, а не дзеркально виконана права деталь.
• Версія: конфігурація демонтованої деталі має відповідати mod:1; варіанти mod:2 і mod:4 не варто вважати взаємозамінними без точного порівняння.
• Маточинна вісь: порівняйте довжину, діаметри посадкових ділянок, різьбу та положення упорних поверхонь.
• Точки кріплення: перевірте кількість вушок, відстані між отворами, їхні діаметри та взаємну орієнтацію.
• Суміжні деталі: зіставте спосіб з’єднання з маточиною, шарнірами підвіски, кермовою тягою та встановленим гальмівним механізмом.

Найнадійніша перевірка — покласти новий і демонтований кулаки поруч в однаковій орієнтації. Контури, напрямок маточинної осі, положення циліндричного корпусу та всіх кріпильних отворів мають збігатися. Якщо стару деталь уже ремонтували або вона помітно зігнута, основні розміри краще знімати з неушкоджених посадкових поверхонь або звіряти з парним боком з урахуванням дзеркального виконання.

Установлення та контроль після ремонту

Монтаж належить до ремонту кермового управління й передньої підвіски. До складання очищують сполучні поверхні та перевіряють маточинний вузол, підшипники, шарніри, кермову тягу, різьбові з’єднання і кріплення. Деталі з відчутним люфтом, пошкодженою різьбою або деформованими посадками не варто повертати у конструкцію разом із новим кулаком. Моменти затягування, порядок фіксації та потрібне кріплення обирають за документацією конкретного квадроцикла, оскільки єдині значення для всіх версій ATV 50/125 не підтверджені.

• Після затягування колесо має обертатися вільно, без заїдань та осьового зміщення.
• Під час повороту керма з’єднання не повинні впиратися, перекошуватися чи натягуватися в крайніх положеннях.
• Після складання перевіряють люфт, положення колеса та роботу гальмівного механізму.
• Після втручання у кріплення підвіски й кермового управління контролюють кути встановлення передніх коліс.

JPX mod:1 підходить для ремонту лівого боку ATV 50/125 лише за умови збігу всієї приєднувальної геометрії. Точне звіряння до монтажу допомагає уникнути ситуації, коли деталь формально належить до того самого сімейства квадроциклів, але не з’єднується з маточиною, тягою або важелями конкретної модифікації.
