Кулак поворотний правий ATV 150/250 mod. 2 JPX

Правий поворотний кулак JPX для ATV 150/250, виконання mod. 2

Деталь призначена для ремонту передньої підвіски та кермового управління квадроцикла. Поворотний кулак з’єднує колісну частину з елементами підвіски й кермовою тягою, сприймає навантаження, що передаються через колесо, та змінює напрямок колеса під час повороту керма. Ця версія встановлюється з правого боку й належить до виконання mod. 2, тому підбирати її потрібно за конструкцією демонтованої деталі, а не лише за робочим об’ємом двигуна ATV.

Призначення та конструкція

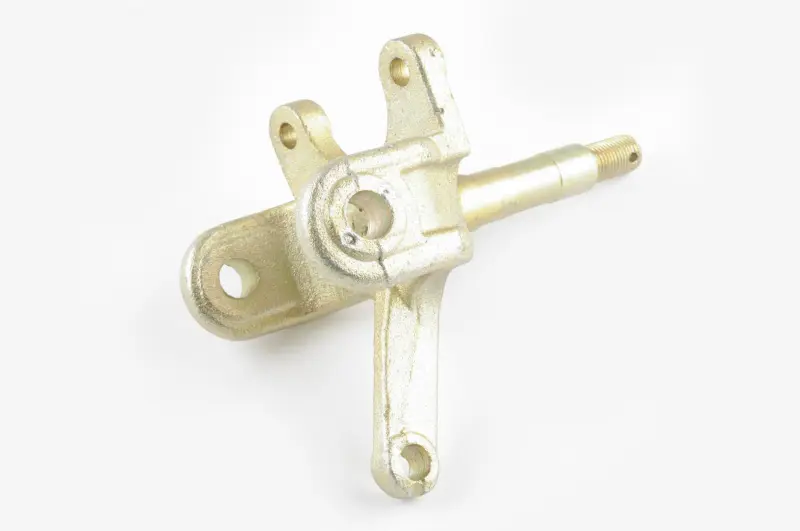

Кулак виготовлений як суцільна деталь із виступною віссю під колісну частину. На кінці осі передбачена різьба для фіксації суміжних деталей. Корпус має кілька рознесених монтажних вушок та отворів: через них кулак з’єднується з підвіскою і кермовим приводом конкретного квадроцикла. Розташування цих точок кріплення визначає положення колеса, траєкторію його повороту та взаємне розміщення деталей передньої підвіски.

Справний кулак утримує колісну частину в заданому положенні й передає кермове зусилля без небажаного зміщення в посадках. Заміна потрібна в разі деформації корпусу або осі, пошкодження різьби, розбитих отворів, тріщин, вираженого люфту чи порушення геометрії після удару. Ознаками несправності також можуть бути перекіс колеса, стукіт у передній підвісці, нестабільний напрямок руху та прискорене зношування суміжних деталей. Перед придбанням потрібно визначити джерело люфту, адже подібні симптоми можуть спричиняти шарніри підвіски, кермовий наконечник, підшипники або кріплення.

Як перевірити сумісність

• Бік установлення: ця модифікація права; лівий кулак має дзеркальну геометрію та не є прямою заміною.
• Виконання: позначення mod. 2 має відповідати конструкції початкової деталі. Однакове зазначення ATV 150/250 саме по собі не підтверджує збіг усіх кріплень.
• Монтажна геометрія: порівняйте форму корпусу, напрямок важелів, кількість вушок, розташування отворів і відстані між точками приєднання.
• Вісь і різьба: перевірте довжину та діаметр осі, форму посадкових ділянок, розмір і крок різьби. Ці параметри мають відповідати встановленій колісній частині та кріпленню.
• З’єднання з підвіскою: зіставте діаметри отворів і спосіб приєднання до шарнірів та кермової тяги. Деталь не повинна встановлюватися з перекосом, розточуванням отворів або примусовим суміщенням.

Монтаж і перевірка після ремонту

До встановлення очистьте й огляньте суміжні поверхні. Окремо перевірте стан підшипників, шарнірів підвіски, кермового наконечника, гайок та іншого штатного кріплення: пошкоджені сусідні деталі можуть залишити люфт навіть після монтажу нового кулака. Різьбові з’єднання затягують у послідовності та з моментом, передбаченими документацією конкретного ATV. Спосіб фіксації гайок та інших з’єднань має відповідати заводській конструкції квадроцикла.

Після складання переконайтеся, що кермовий механізм вільно переміщується в усьому передбаченому діапазоні, шланги й троси не натягуються, а колесо не має відчутного люфту чи перекосу. Далі потрібно перевірити положення передніх коліс і за потреби відрегулювати сходження відповідно до вимог виробника техніки. Контроль після короткої пробної поїздки допомагає вчасно виявити послаблення кріплення або сторонній шум.

Правий поворотний кулак JPX ATV 150/250 mod. 2 підходить для ремонту лише за повного збігу боку, форми та всіх посадкових точок. Найнадійніший спосіб підбору — зіставити деталь із демонтованим кулаком і виміряти ключові посадки до початку встановлення.
