Лівий поворотний кулак JPX для ATV 150/250, mod:1

Лівий поворотний кулак JPX для ATV 150/250, mod:1

Деталь призначена для лівого боку передньої підвіски квадроцикла та з’єднує колісну частину з рульовим приводом і деталями підвіски. На кулаці розміщена вісь для встановлення маточини, а монтажні точки дають змогу приєднати його до суміжних деталей. Під час повороту керма кулак змінює положення колеса, тому стан осі, отворів і місць кріплення безпосередньо впливає на люфт, положення колеса та точність керування ATV.

Призначення та конструкція

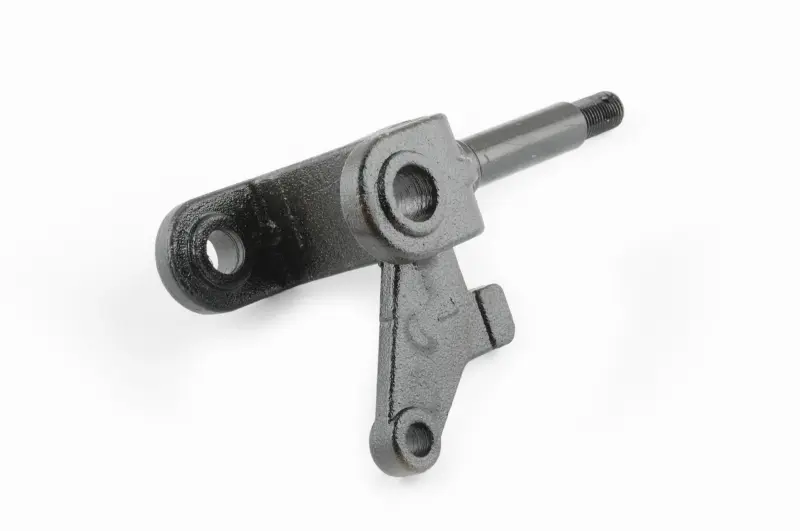

Версія JPX mod:1 заявлена для ATV класу 150/250 і розрахована саме на лівий бік. Конструкція має виступну вісь із зовнішньою різьбою на кінці, центральний отвір і кілька монтажних вушок. Таке компонування потрібно враховувати під час добору: два кулаки для техніки однакового класу можуть відрізнятися формою важелів, напрямком осі, відстанями між точками кріплення та положенням отворів.

Позначення 150/250 вказує на сімейство застосування, однак саме по собі не підтверджує сумісність з усіма квадроциклами відповідного об’єму двигуна. Різні рами, підвіски та модифікації ATV можуть мати відмінну геометрію. Позначка mod:1 також має значення: кулак іншої версії здатен виконувати ту саму функцію, але відрізнятися посадкою і взаємним розташуванням кріплень.

Що перевірити під час добору

• Бік установлення. Ця позиція призначена для лівого боку; правий кулак не варто використовувати як пряму заміну без порівняння конструкції.
• Форму демонтованої деталі. Зіставте напрямок і довжину виступної осі, контури вушок, розташування центрального отвору та загальний вигин корпусу.
• Посадкові розміри. До монтажу потрібно виміряти діаметр і робочу довжину осі, діаметри отворів, відстані між їхніми центрами та виліт відносно місць кріплення.
• Виконання mod:1. Порівняйте його з фактичною конфігурацією підвіски. Збігу лише за позначенням ATV 150/250 недостатньо, якщо геометрія старого кулака інша.
• Суміжні деталі. Переконайтеся, що маточина, кріплення підвіски та рульова тяга відповідають потрібним посадковим точкам і з’єднуються без перекосу або доопрацювання.

Коли потрібна заміна

Поворотний кулак перевіряють після сильного удару колесом, появи бокового люфту, помітного перекосу, порушення положення колеса або пошкодження різьби й монтажних отворів. Деформований корпус чи розбиті посадкові місця заважають надійно зафіксувати суміжні деталі. Під час діагностики потрібно відрізнити несправність самого кулака від зношення маточини, підшипників, шарнірних з’єднань і рульового наконечника.

Рекомендації щодо встановлення

Перед монтажем очистьте з’єднувані поверхні та порівняйте нову деталь із демонтованою за всіма контрольними точками. Вісь має відповідати маточині, а отвори — розташовуватися без примусового зміщення важелів або рульової тяги. Одночасно огляньте різьбові з’єднання та деталі, що вже мають люфт, сліди удару чи нерівномірне зношення.

Після складання кріплення затягують відповідно до вимог виробника конкретного квадроцикла. Колесо має вільно повертатися в передбаченому діапазоні, не торкаючись сусідніх деталей, а з’єднання не повинні мати зайвого люфту. Після втручання в передню підвіску слід перевірити положення коліс і роботу рульового керування. Ретельне порівняння геометрії до монтажу допомагає вибрати саме лівий кулак JPX mod:1 та уникнути повторного розбирання.
