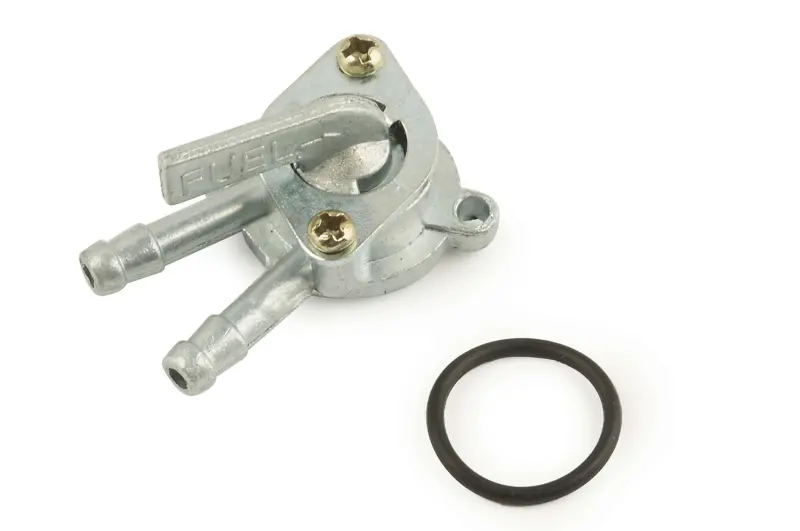

Паливний кран JPX для ATV, 2 виходи

Паливний кран JPX для ATV із двома виходами

Кран призначений для ручного керування подаванням бензину з бака до паливної системи квадроцикла. Він установлюється між баком і паливними шлангами та дає змогу відкрити потік перед запуском двигуна або перекрити його під час обслуговування і зберігання техніки. Модель обладнана двома вихідними штуцерами, тому розрахована на схему з двома під'єднаними паливними магістралями. Важіль на корпусі забезпечує безпосереднє перемикання положення крана без електричного чи вакуумного приводу.

Призначення та конструкція

Корпус крана поєднує поворотний запірний механізм, два штуцери під шланги й точку фіксації біля паливного бака. Штуцери мають кільцеві виступи, які допомагають утримувати надіті шланги після їх закріплення хомутами. Поворотний важіль керує проходом пального всередині корпусу. Таке компонування підходить для ATV, у яких від крана відходять саме дві магістралі: під час підбору потрібно зберегти початкову схему їх під'єднання та не плутати цю модель зі схожим варіантом JPX на один вихід або модифікацією LINE.

Як правильно підібрати кран

Позначення ATV саме по собі не означає сумісності з усіма квадроциклами. Перед придбанням порівняйте деталь зі штатним краном за формою корпусу, кількістю та напрямком штуцерів, способом посадки на бак, розташуванням кріпильної точки й місцем ущільнення. Окремо перевірте зовнішній діаметр обох штуцерів: паливні шланги мають надягатися щільно, без надмірного розтягування та без вільного проміжку. Важливі також доступний простір біля бака і напрямок виходу шлангів, адже після монтажу магістралі не повинні перегинатися, натягуватися або торкатися гарячих чи рухомих деталей.

• Кількість виходів: два штуцери для під'єднання двох паливних магістралей.
• Керування: ручний поворотний важіль для відкривання та перекривання потоку бензину.
• Призначення: установлення в паливній системі ATV між баком і під'єднаними магістралями.
• Критерії підбору: геометрія посадки, розташування кріплення, орієнтація штуцерів і відповідність діаметру шлангів.
• Ідентифікація: виконання JPX із двома виходами; одноштуцерні крани та версія LINE є іншими модифікаціями.

Установлення та перевірка після заміни

Перед демонтажем старої деталі перекрийте або злийте пальне та запам'ятайте, до якого штуцера приєднана кожна магістраль. Посадкову поверхню потрібно очистити від залишків забруднень, а ущільнення перевірити на деформацію, тріщини та втрату еластичності. Кран установлюють без перекосу, після чого шланги надягають на відповідні штуцери й фіксують придатними хомутами. Надмірне зусилля під час затягування небажане: воно може пошкодити місце посадки або корпус деталі.

Після складання спочатку перевірте з'єднання із закритим положенням важеля, потім відкрийте подавання та огляньте посадку крана, обидва штуцери і шланги. Слідів бензину, вологих з'єднань і підсмоктування повітря бути не повинно. Важіль має рухатися без заклинювання та чітко займати передбачені положення. Якщо старий кран підтікав, погано перекривав бак, рухався надто туго або не забезпечував сталого потоку пального, заміна відновлює можливість нормально керувати подаванням бензину за умови точного збігу посадки та під'єднань.
