Паливний бак для пітбайка JPX

Паливний бак для пітбайка JPX

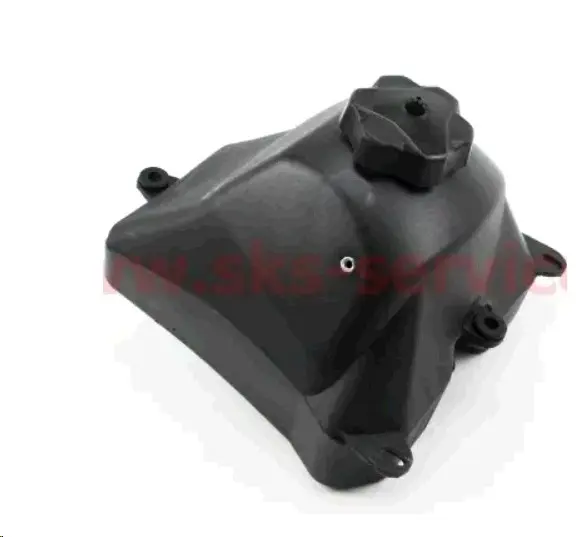

Призначений для розміщення запасу бензину на пітбайку та його подальшого подавання до системи живлення двигуна. Деталь підходить для ремонту техніки з пошкодженою, негерметичною або деформованою місткістю, а також для відновлення мотоцикла після розбирання. Корпус має чорний колір, профільну форму, верхню заливну горловину з кришкою, точки кріплення та бічну приєднувальну ділянку.

Конструкція та призначення

Форма бака розрахована на встановлення всередині компонування пітбайка, де його положення пов’язане з рамою, сидінням, облицюванням і напрямком паливної магістралі. Кілька кріпильних виступів утримують деталь у передбачених місцях. Верхнє розташування горловини забезпечує доступ для заправляння після складання техніки, а кришка закриває заливний отвір. Бічну приєднувальну ділянку потрібно зіставити з розташуванням крана або виходу паливопроводу на мотоциклі, який ремонтують.

Бак добирають не лише за загальним призначенням. Пітбайки відрізняються обрисами рами, положенням кріплень, конфігурацією сидіння та пластику, тому однакове словесне позначення техніки саме собою не підтверджує посадку. Перед замовленням варто зняти стару деталь або відкрити до неї вільний доступ і порівняти форму корпусу, кількість та розташування кріпильних точок, положення горловини, бік виходу пального і простір навколо бака.

Що перевірити під час добору

• Контур корпусу. Бак не повинен упиратися в раму, двигун, проводку, сидіння чи облицювальні панелі.
• Кріпильні точки. Їхнє положення зіставляють із кронштейнами та отворами конкретного пітбайка; натягувати корпус заради суміщення кріплень не можна.
• Заливну горловину. Після встановлення до кришки має зберігатися нормальний доступ, а сусідні деталі не повинні заважати її відкриванню.
• Паливний вихід. Важливі його бік, напрямок і можливість прокласти шланг без перегинів, надмірного натягу та контакту з гарячими деталями.
• Сусідні деталі. Необхідно заздалегідь перевірити посадку сидіння й пластику, вільний хід керма та відсутність контакту з рухомими частинами.

Установлення та перевірка після ремонту

Монтаж виконують на охололому пітбайку подалі від відкритого вогню та інших джерел займання. Старе пальне попередньо зливають у призначену для бензину місткість. Після демонтажу перевіряють стан шланга, кріплень, втулок, крана і з’єднань: пошкоджені супутні деталі можуть спричинити підтікання навіть зі справним новим баком. Корпус установлюють без перекосу та примусового згинання кріпильних виступів.

Паливний шланг прокладають штатним маршрутом, не затискаючи його сидінням або облицюванням. До остаточного складання додають невелику кількість пального та оглядають горловину, місце під’єднання магістралі й решту з’єднань. Лише після перевірки на відсутність підтікань установлюють зняті панелі та сидіння. Якщо конфігурація старого бака відрізняється хоча б однією точкою кріплення або напрямком виходу, сумісність потрібно уточнити до монтажу.

Паливний бак JPX призначений саме для пітбайка, проте точну модель і покоління техніки в назві не зазначено. Надійний добір виконують за геометрією попередньої деталі та фактичним компонуванням мотоцикла. Такий підхід допомагає уникнути невідповідності рамі й облицюванню та відразу правильно розташувати паливну магістраль.
