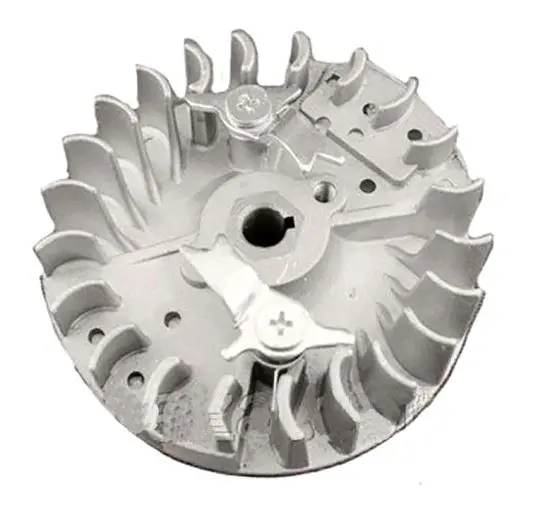

Магнето (маховик) бензопили Goodluck GL 6200 KZ-3

Магнето (маховик) для бензопили Goodluck GL 6200 KZ-3

Магнето KZ-3 призначене для ремонту системи запалювання бензопили Goodluck GL 6200. У каталогах запчастин цю деталь також називають маховиком або магнітним колесом. Вона встановлюється на колінчастий вал і працює разом із модулем запалювання: під час обертання магнітний сектор проходить біля котушки та бере участь у створенні імпульсу, потрібного для появи іскри. Це механічна частина системи, тому котушка запалювання та маховик є різними деталями й під час діагностики перевіряються окремо.

Маховик виконує кілька завдань одночасно. Його обертова маса допомагає згладжувати нерівномірність роботи одноциліндрового двигуна, магнітний сектор взаємодіє з котушкою, а розташовані по колу лопаті створюють потік повітря для охолодження двигуна. На деталі також установлені дві поворотні собачки стартера, які передають зусилля від пускового механізму під час запуску. Після відпускання шнура вони мають вільно повертатися та не торкатися сусідніх частин.

Конструкція та практична користь

• Магнітний сектор забезпечує взаємодію маховика з модулем запалювання під час обертання колінчастого вала.
• Радіальні охолоджувальні лопаті спрямовують повітря навколо двигуна та допомагають відводити тепло під час роботи пилки.
• Маса маховика, що обертається зменшує різкість коливань між тактами двигуна та підтримує рівномірніше обертання.
• Дві собачки стартера дають пусковому механізму змогу зачепити маховик під час витягування шнура.

Що перевірити перед вибором

Головний орієнтир сумісності — бензопила Goodluck GL 6200 та виконання деталі KZ-3. Самого збігу марки пилки недостатньо, адже в межах однієї моделі можуть використовуватися різні варіанти маховиків і пускових механізмів. Перед замовленням порівняйте стару деталь із цією версією за загальною формою, діаметром і глибиною маточини, посадковим отвором, положенням шпонкового паза, розташуванням магнітного сектора, кількістю та профілем лопатей. Окремо зіставте дві собачки стартера, їхні осі, напрямок розкривання та точки зачеплення з відповідною частиною стартера.

Точні розміри цієї позиції не заявлені, тому надійніше добирати її за демонтованим маховиком і моделлю двигуна. Не варто поширювати сумісність на бензопили Goodluck інших серій лише через зовнішню подібність. Відмінності в посадці, положенні магніту або геометрії стартера можуть перешкодити монтажу чи нормальному запуску.

Коли потрібна заміна

Маховик перевіряють у разі пошкодження лопатей, тріщин корпусу або магнітного сектора, деформації маточини, розбитого шпонкового паза, несправності собачок стартера та слідів контакту з нерухомими деталями. Зрізана або зміщена шпонка здатна змінити взаємне положення маховика й колінчастого вала, тому стан паза та шпонки потрібно оцінити під час розбирання. Відсутність іскри не завжди свідчить про несправність самого маховика: причиною також можуть бути котушка, вимикач, проводка, свічка або неправильний проміжок біля магнітного сектора.

Установлення та перевірка після ремонту

Перед монтажем очистьте посадкову поверхню колінчастого вала та внутрішню поверхню маточини. Шпонка має перебувати у правильному положенні, а маховик — сідати без перекосу та примусового розточування отвору. Кріплення затягують відповідно до сервісних вимог конкретної пилки, оскільки неперевірене зусилля може пошкодити маточину або різьбу. Після складання вручну перевіряють вільне обертання, відсутність торкання лопатей, дію обох собачок і проміжок між магнітним сектором та котушкою. Лише після цього встановлюють кожух і виконують пробний запуск.

Ця версія призначена для ремонту Goodluck GL 6200, коли потрібен саме маховик типу KZ-3 із двома собачками стартера. Уважне порівняння посадки та пускової частини зі знятою деталлю допомагає вибрати сумісну запчастину без перероблення двигуна.
