Колінвал KZ-3 для бензопил Husqvarna 365/372

Колінвал KZ-3 для бензопил Husqvarna 365/372

Колінвал KZ-3 призначений для ремонту двигуна бензопил Husqvarna 365 і 372. Деталь сприймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент до привода пили. Від стану колінвала залежать правильне переміщення поршня, співвісність обертових деталей і стабільна робота двигуна після складання.

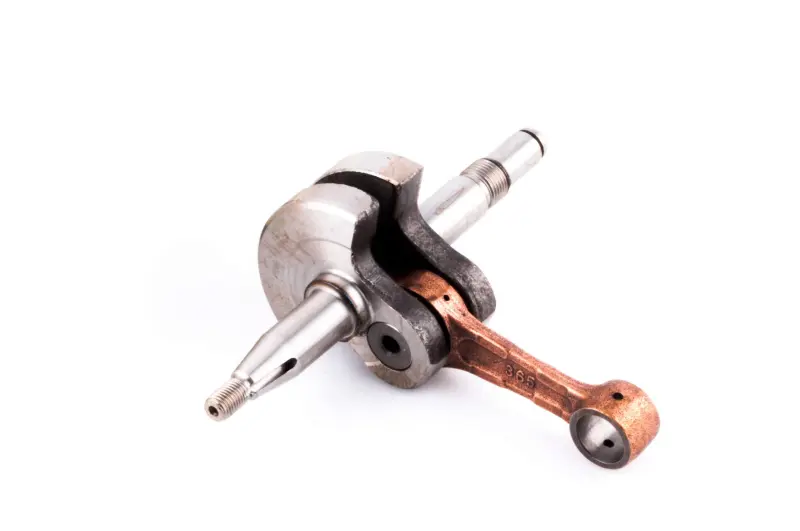

Конструкція являє собою колінчастий вал у зборі із шатуном і противагами. На кінцях вала розташовані посадкові та приєднувальні ділянки для сполучення з деталями двигуна. Таке виконання потребує точного підбору: навіть за однакового позначення сімейства бензопил запчастини різних модифікацій і років випуску можуть відрізнятися геометрією, посадками та виконанням різьбових ділянок.

Що перевірити перед замовленням

Сумісність заявлена для Husqvarna 365/372, однак самого номера моделі недостатньо для безпомилкового вибору. Спочатку уточніть повне позначення бензопили, її модифікацію та серійні дані. Потім зіставте новий колінвал зі знятою деталлю або технічною документацією саме для вашої версії пили.

• Загальну конфігурацію: розташування противаг, форму щік та орієнтацію шатуна.
• Кінці вала: довжину й форму ступенів, діаметри посадкових ділянок, тип і напрямок різьби.
• Посадки суміжних деталей: відповідність підшипникам, ущільненням і компонентам, які встановлюються з обох боків колінвала.
• Виконання шатуна: міжосьову геометрію та розміри верхньої головки потрібно порівняти з демонтованою деталлю.
• Версію двигуна: позначення 365 і 372 охоплюють кілька виконань, тому вибір слід робити за конкретною модифікацією, а не лише за зовнішньою подібністю.

Коли потрібна заміна

Підставою для дефектування колінвала є виражена вібрація, металевий стукіт, радіальний люфт у нижній головці шатуна, пошкодження посадкових поверхонь, сліди задирів або зміна кольору металу через перегрівання. Також перевіряють стан шийок під ущільнення та підшипники. Осьовий хід шатуна сам по собі не обов’язково свідчить про несправність, тоді як помітний радіальний люфт потребує особливої уваги. Причину пошкодження необхідно визначити до складання, інакше нова деталь може швидко отримати повторний дефект.

Установлення та супутня перевірка

Заміна колінвала належить до капітального ремонту двигуна й потребує розбирання картера. Під час ремонту перевіряють обидві половини картера на тріщини та пошкодження посадок, оцінюють стан корінних підшипників і ущільнень, очищають сполучні поверхні від забруднень та залишків старого герметизувального матеріалу. Підшипники мають обертатися без заїдання, стороннього шуму й відчутного люфту, а ущільнення — зберігати придатну робочу крайку.

Під час складання шатун не повинен упиратися в картер або затискатися між його половинами. Колінвал установлюють співвісно, без ударного навантаження на різьбу та оброблені посадкові поверхні. Після з’єднання картера перевіряють вільне обертання, відсутність підклинювання і правильне переміщення шатуна. Для цієї операції потрібні відповідні знімачі, монтажні пристрої та досвід ремонту двотактних двигунів; за відсутності необхідного оснащення встановлення доцільно доручити профільному майстру.

KZ-3 підходить для відновлення бензопили лише після підтвердження конкретного виконання двигуна. Ретельне порівняння зі знятим колінвалом та одночасна перевірка підшипників, ущільнень, поршня й картера допомагають скласти двигун без перекосу та усунути початкову причину несправності.
