Колінвал із шатуном для бензопил Husqvarna 345/350 KZ-3

Колінвал із шатуном для бензопил Husqvarna 345/350 KZ-3

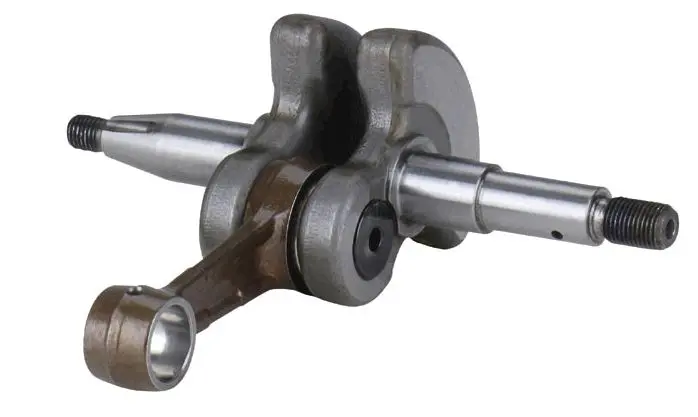

Деталь призначена для ремонту двигуна бензопил Husqvarna 345 і 350. Колінчастий вал приймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент до привода пилки. Від стану цієї деталі залежать рівномірність обертання, рівень вібрації та правильна взаємодія деталей кривошипного механізму.

Призначення та будова

Колінвал виготовлений у зборі із шатуном. Конструкція містить дві щоки з противагами, шатун із верхньою та нижньою головками, оброблені посадкові ділянки вала й різьбові закінчення. Така конфігурація дає змогу встановити деталь у картер двигуна та з’єднати її з поршневою групою, маховиком і приводними деталями бензопили. Усі ці сполучення працюють разом, тому геометрія вала та стан посадок безпосередньо впливають на результат ремонту.

Під час роботи двигуна шатун передає колінвалу зусилля при кожному ході поршня. Вал обертається в опорах картера, а його вихідні ділянки забезпечують роботу приєднаних механізмів. Зношення шийок, пошкодження різьби, відчутний радіальний люфт або биття порушують співвісність обертання. Це може супроводжуватися стуком, посиленою вібрацією, нестабільною роботою двигуна та прискореним зношенням пов’язаних деталей.

Як правильно підібрати колінвал

Головний орієнтир цієї позиції — застосування для бензопил Husqvarna 345 і 350. Перед замовленням потрібно уточнити повне позначення пилки та її модифікацію: у межах однієї модельної серії будова окремих сполучень може залежати від періоду випуску. Самого збігу марки техніки недостатньо, якщо демонтований колінвал відрізняється формою або розташуванням посадкових ділянок.

Із демонтованою деталлю слід зіставити загальну конфігурацію, положення та довжину вихідних частин, форму конусів, різьбові закінчення, місця встановлення підшипників і сальників, ширину щік та розміри обох головок шатуна. Значення мають також посадка поршневого пальця й розташування приєднуваних деталей із кожного боку. Якщо хоча б одне сполучення відрізняється, встановлювати колінвал без додаткової перевірки не варто.

Коли потрібна заміна

Підставою для дефектування колінвала є стукіт із картера, відчутний люфт шатуна, биття кінців вала, пошкоджена різьба, сліди перегрівання або нерівномірне обертання. Подібні прояви можуть виникати й через зношення підшипників, тому рішення про заміну приймають після розбирання та перевірки всього кривошипного механізму. Одночасно оглядають картер, опори, підшипники, ущільнення, поршневий палець і деталі поршневої групи.

Заміна також доцільна після механічного пошкодження двигуна, заклинювання або ремонту, під час якого попередній вал не забезпечує правильної посадки та вільного обертання. Використання деталі з деформованими ділянками може призвести до необхідності повторно розбирати двигун.

Установлення та контроль після складання

Монтаж колінвала належить до капітального ремонту двигуна. Для доступу до нього знімають поршневу групу та низку навісних деталей, після чого вал установлюють у картер і з’єднують половини корпусу. Сервісна документація для сімейства Husqvarna 340/345/350 передбачає використання спеціальних монтажних пристроїв: вал втягують у підшипник, а половини картера зводять без ударного навантаження на оброблені кінці.

До остаточного встановлення решти механізмів колінвал має обертатися вільно, без заїдання та помітного перекосу. Після складання перевіряють правильність посадки підшипників і ущільнень, положення шатуна, надійність різьбових з’єднань та відсутність контакту обертових частин із картером. Роботу доцільно доручити майстру, який має відповідний інструмент і технічні дані для конкретної модифікації пилки.

Ця позиція підходить для відновлення бензопил Husqvarna 345/350 за умови підтвердженого збігу конструкції. Ретельне порівняння зі знятим колінвалом і перевірка сполучених деталей допомагають виконати ремонт без несумісних посадок та передчасного повторного зношення.
