Колінвал із шатуном для бензопил Husqvarna 268/272 KZ-3

Колінвал із шатуном для Husqvarna 268/272 KZ-3

Деталь призначена для ремонту двигуна бензопил Husqvarna 268 і 272. Колінчастий вал приймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент механізмам пили. Від стану цього компонента залежать плавність обертання, відсутність стороннього стуку та стабільна робота двигуна під навантаженням. Виконання KZ-3 потрібно враховувати під час підбору разом із моделлю та конструктивною версією бензопили.

Конструкція та призначення

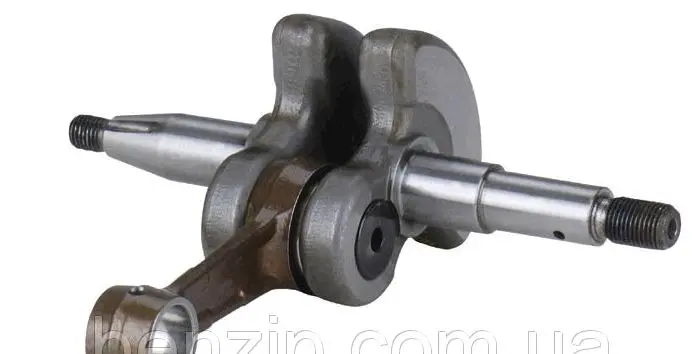

Колінвал виконаний у зборі із шатуном. Конструкція містить дві щоки з противагами, шатун, посадкові ділянки під підшипники й ущільнення, а також два вихідні кінці вала. На кінцях передбачені конічна ділянка та різьбові з’єднання для встановлення суміжних деталей двигуна. Така збірка передає навантаження між поршневою групою та обертовими механізмами, тому точність посадок і вільний рух шатуна мають принципове значення.

• Призначення: відновлення кривошипно-шатунного механізму бензопили в разі зношення або пошкодження штатного колінвала.
• Заявлена сумісність: бензопили Husqvarna 268 і Husqvarna 272.
• Виконання: колінчастий вал у зборі із шатуном і противагами.
• Позначення варіанта: KZ-3.

Як правильно підібрати колінвал

У моделей цього сімейства трапляються різні версії колінвала, маховика та запалювання. Під час вибору недостатньо орієнтуватися лише на номер моделі на корпусі пили. До встановлення порівняйте стару й нову деталі за типом і кроком різьби з боку зчеплення, формою та розміром конуса маховика, довжиною вихідних кінців, розташуванням посадок під підшипники й ущільнення, а також геометрією шатуна. Усі суміжні компоненти мають відповідати одній конструктивній версії двигуна.

На особливу увагу заслуговує сторона маховика. Для Husqvarna 268 і 272 виробник упроваджував оновлені маховик, колінвал і модуль запалювання; новий маховик отримав інший конус. Через це не можна довільно поєднувати деталі раннього та пізнього виконання. Якщо двигун уже ремонтували або його серійна належність невідома, до остаточного складання варто розібрати пилу та зіставити демонтований колінвал із новою деталлю.

Установлення та контроль після ремонту

Заміна колінвала потребує розбирання двигуна та роз’єднання половин картера. Перед монтажем необхідно перевірити стан корінних підшипників, ущільнень, посадкових поверхонь картера, маховика й деталей зчеплення. Підшипники мають установлюватися на призначені для них шийки без перекосу, а ущільнення — працювати по неушкодженій поверхні. Зношені супутні деталі потрібно замінити окремо, оскільки їх повторне використання може звести результат ремонту нанівець.

Під час складання важливо не передавати ударне навантаження через шатун і не стягувати половини картера з перекосом. Після з’єднання картера колінвал має обертатися вільно, без заїдання та помітного осьового зміщення, а шатун — рухатися без заклинювання. Різьбові з’єднання, маховик, зчеплення та інші компоненти затягують у послідовності й з моментом, зазначеними в настанові для конкретної версії пили.

Коли потрібна заміна

Підставою для діагностики є виражена вібрація, металевий стукіт, люфт шатуна, пошкодження різьби або конуса, зношення шийок, сліди перегрівання та биття вала. Ці ознаки можуть супроводжуватися пошкодженням підшипників і ущільнень, тому рішення щодо ремонту приймають після повного дефектування розібраного двигуна. Колінвал KZ-3 підходить для відновлення Husqvarna 268/272 за умови збігу всіх посадок, різьб, конуса та версії суміжних деталей.
