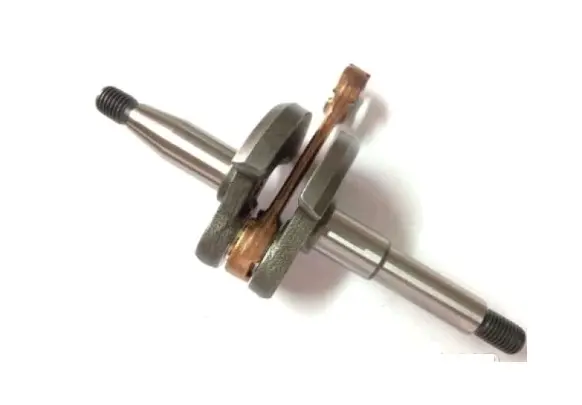

Колінвал для бензопили Goodluck GL2500 KZ-3

Колінвал для бензопили Goodluck GL2500 KZ-3

Деталь призначена для ремонту двигуна бензопили Goodluck GL2500 і відповідає виконанню KZ-3. Колінчастий вал приймає рух поршня через шатун, перетворює його на обертання та передає крутний момент до привода бензопили. Від стану цього механізму залежать рівномірність обертання, рівень вібрації та правильна взаємодія пов’язаних деталей двигуна.

Призначення та конструкція

Колінвал зібраний із двох щік, між якими розташований шатун. З обох боків знаходяться ступінчасті кінці вала з різьбовими ділянками. Така конфігурація дає колінвалу змогу поєднувати поршневу групу з обертовими компонентами двигуна та слугувати опорою для деталей, установлених на його кінцях. Розташування шатуна між щоками забезпечує передавання зусилля від поршня під час кожного робочого циклу.

Заміна колінвала потрібна в разі виявлення надмірного люфту шатуна, зношення посадкових поверхонь, деформації, биття або пошкодження різьби й ділянок, на яких закріплюються суміжні компоненти. Можливими ознаками несправності є незвичний стукіт у двигуні, посилена вібрація, заїдання під час прокручування та нестабільне передавання обертання. Такі прояви можуть мати й інші причини, тому остаточне рішення приймають після розбирання та перевірки всього кривошипного механізму.

Що перевірити перед вибором

Назва GL2500 сама собою не виключає відмінностей між випусками та варіантами бензопил. Для правильного добору потрібно врахувати виконання KZ-3 і зіставити нову деталь зі знятим колінвалом. Перевіряють загальну довжину, форму та розташування щік, конфігурацію шатуна, діаметри й довжину посадкових ступенів, розміщення буртиків, тип різьби на обох кінцях і місця встановлення суміжних деталей. Якщо старий вал значно пошкоджений, контрольні розміри краще брати з технічної документації конкретної модифікації двигуна.

• Тип деталі: колінчастий вал із шатуном.
• Призначення: двигун бензопили.
• Заявлена сумісність: Goodluck GL2500.
• Виконання: KZ-3.
• Функція: перетворення зворотно-поступального руху поршня на обертання.

Установлення та контроль після ремонту

Монтаж колінвала передбачає розбирання двигуна та роз’єднання картера. Перед складанням перевіряють стан підшипників, сальників, поршня, пальця і з’єднання шатуна: зношені суміжні деталі здатні спричинити люфт, витік суміші або повторне пошкодження після ремонту. Посадкові місця очищають від забруднень і залишків старого ущільнення, а половини картера з’єднують без перекосу. Колінвал має обертатися рівномірно, без заклинювання та контакту щік із картером.

Після складання контролюють вільне обертання, відсутність зайвого осьового чи радіального люфту, правильне встановлення деталей на обох кінцях вала та надійність різьбових з’єднань. Значення проміжків і моменти затягування обирають за настановою для конкретної версії бензопили, адже універсальні величини для різних модифікацій застосовувати не можна.

Цей колінвал підходить для відновлення Goodluck GL2500 KZ-3 за умови підтвердженого збігу геометрії та посадкових місць. Ретельне порівняння зі знятою деталлю до початку складання допомагає уникнути несумісності та повторного розбирання двигуна.
