Вимикач зупинки бензопили Husqvarna 137/142 KZ-3

Вимикач зупинки бензопили Husqvarna 137/142 KZ-3

Призначений для керування запалюванням і штатної зупинки двигуна бензопил Husqvarna 137 та 142. Деталь установлюється всередині корпусу пили й взаємодіє із зовнішнім органом керування: переведення перемикача в положення зупинки змінює стан контактів, після чого двигун припиняє роботу. Такий вимикач потрібний під час ремонту пили, яка не реагує на команду зупинки, вимикається не щоразу або потребує зайвих маніпуляцій з органами керування.

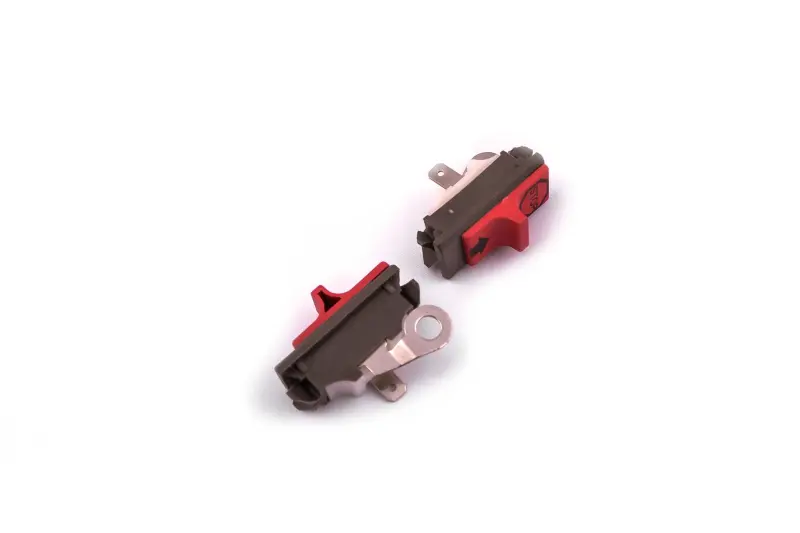

Конструкція складається з чорного корпусу, червоного рухомого важеля та металевих контактно-кріпильних частин. Для підключення передбачені штекерний контакт і контакт із круглим отвором. Їхнє розташування, форма корпусу та положення важеля мають значення під час добору: вимикач повинен стати у штатне місце без підрізання деталей корпусу, а проводка — підключатися так само, як до знятої запчастини.

Призначення та ознаки потреби в заміні

Справний перемикач дає змогу зупиняти двигун передбаченим виробником способом. Перевірити цю деталь варто, якщо двигун не зупиняється після переведення важеля у відповідне положення, спрацьовування стало непостійним, з’явився помітний люфт, пошкодився корпус або порушився контакт у місцях підключення. Такі симптоми можуть бути пов’язані не лише з вимикачем, тому перед заміною також оглядають дроти та з’єднання, що ведуть до системи запалювання.

Механічне пошкодження не слід залишати без уваги: тріснутий корпус може заважати надійній фіксації, а деформований важіль — не переводити контактну частину в потрібне положення. Окиснення, забруднення або послаблення роз’ємів здатні спричиняти періодичні відмови. Якщо проводка та місця з’єднань справні, установлення нового вимикача відновлює нормальне керування зупинкою двигуна.

Що перевірити під час вибору

• Модель бензопили: заявлена сумісність стосується Husqvarna 137 та Husqvarna 142.
• Форму корпусу: порівняйте контури, напрямні та положення рухомого важеля зі знятою деталлю.
• Тип контактів: перевірте відповідність штекерного з’єднання та металевого контакту з круглим отвором.
• Посадкове положення: розташування контактів відносно важеля має збігатися, щоб дроти вкладалися всередині корпусу без натягу.
• Виконання пили: за наявності сумнівів зіставте не лише позначення моделі, а й фактичну конструкцію встановленого вимикача.

Установлення та перевірка

Роботи виконують на зупиненій та охолодженій бензопилі, попередньо від’єднавши ковпачок свічки запалювання. Перед демонтажем старої деталі корисно зафіксувати положення вимикача і маршрут дротів. Роз’єми знімають за контактні частини, не тягнучи за дроти. Новий вимикач установлюють у тій самій орієнтації, а потім перевіряють щільність посадки контактів і вільне переміщення важеля.

Під час складання дроти не повинні потрапляти між половинами корпусу, торкатися рухомих деталей або залишатися натягнутими. Після повернення кожухів і кріплення на місце перевіряють, чи впевнено перемикач займає робоче та зупинне положення. Перед подальшим використанням пили потрібно запустити двигун у відповідних умовах і переконатися, що команда зупинки спрацьовує штатно.

KZ-3 підходить для планового ремонту системи керування запалюванням Husqvarna 137/142, коли потрібно замінити пошкоджений або нестабільно працюючий перемикач. Точне порівняння форми, контактних виводів і розташування важеля зі старою деталлю допомагає вибрати відповідне виконання та провести монтаж без перероблення корпусу й проводки.
