Статор генератора для Piaggio Typhoon 2T, 5 котушок

Статор генератора для Piaggio Typhoon 2T

Статор призначений для ремонту системи генерації та запалювання двотактного скутера Piaggio Typhoon. Він нерухомо встановлюється під ротором генератора: під час обертання ротора в п’яти обмотках виникає напруга, необхідна для роботи пов’язаного електрообладнання скутера. Справна деталь допомагає підтримувати нормальне іскроутворення та живлення передбачених конструкцією споживачів.

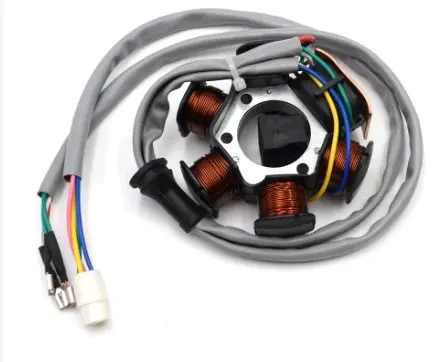

Ця версія належить до статорів старого типу та має п’ять котушок на спільній основі. Від статора виведений довгий джгут проводів із кількома варіантами підключення: багатоконтактною колодкою й окремими клемами. Така конфігурація суттєво впливає на сумісність. На різних поколіннях Piaggio Typhoon 2T використовувалися відмінні статори, тому самої назви моделі для впевненого підбору недостатньо.

Коли потрібна заміна

Перевірка статора актуальна за відсутності або послаблення іскри, перебоїв у роботі двигуна, нестабільного освітлення та порушень живлення електрообладнання. Подібні ознаки також можуть виникати через пошкоджену проводку, окиснені контакти, несправність регулятора, котушки запалювання або електронного блока. Перед заміною варто перевірити опір обмоток, відсутність замикання на основу, стан роз’ємів і цілісність проводів. Сліди перегрівання, потемніла ізоляція, обрив провідника та механічне пошкодження джгута є підставою для ретельнішої діагностики деталі.

Що порівняти перед купівлею

• Тип двигуна: товар розрахований на двотактну версію Piaggio Typhoon; для чотиритактної модифікації його не підбирають лише за назвою скутера.
• Кількість котушок: на основі розташовано п’ять обмоток. Їхня кількість і розміщення мають відповідати демонтованому статору.
• Основа: порівняйте форму центрального отвору, розташування точок кріплення та загальну геометрію пластини.
• Підключення: перевірте кількість проводів, їхні кольори, склад клем і форму багатоконтактного роз’єму.
• Проводка: важливі напрямок виходу джгута, його довжина та розташування захисної оболонки, щоб кабель пройшов штатним маршрутом без натягу.
• Версія встановленого генератора: якщо двигун або запалювання раніше замінювали, орієнтуйтеся на фактично встановлену деталь, а не лише на рік випуску скутера.

Особливо уважно потрібно розрізняти ранню та пізню конструкції. Для Piaggio і Gilera 50 2T трапляються варіанти з іншою кількістю котушок, відмінними роз’ємами та іншою формою основи. Навіть збіг моделі, об’єму й типу двигуна не скасовує перевірки механічного кріплення та розведення проводів.

Установлення та перевірка

Для монтажу необхідно отримати доступ до генератора та зняти ротор відповідним інструментом. Перед установленням очищають посадкову поверхню, перевіряють стан ротора та переконуються, що проводка не торкається деталей, які обертаються. Джгут прокладають штатним шляхом, не допускаючи перегинів, натягу та затискання кришкою. Роз’єми з’єднують відповідно до схеми конкретної версії скутера; переставляти контакти лише за збігом кольорів проводів не варто.

Після складання перевіряють наявність іскри, роботу двигуна й електрообладнання на різних обертах. Якщо початкова несправність збереглася, діагностику продовжують із проводки, з’єднань, регулятора та компонентів запалювання. Така послідовність допомагає визначити причину неполадки й уникнути повторного демонтажу генератора.
