Статор генератора Honda DIO ZX, 8 котушок

Статор генератора Honda DIO ZX на 8 котушок

Вузол призначений для відновлення роботи генератора на скутері Honda DIO ZX із відповідною восьмикотушковою конфігурацією. Статор залишається нерухомим усередині ротора-маховика, а магніти, що проходять біля обмоток, створюють змінний струм. Вироблена енергія залучена до роботи запалювання, освітлення та зарядної системи. Тому справність деталі впливає не лише на запуск двигуна, а й на стабільність пов’язаних бортових споживачів.

Призначення та конструкція

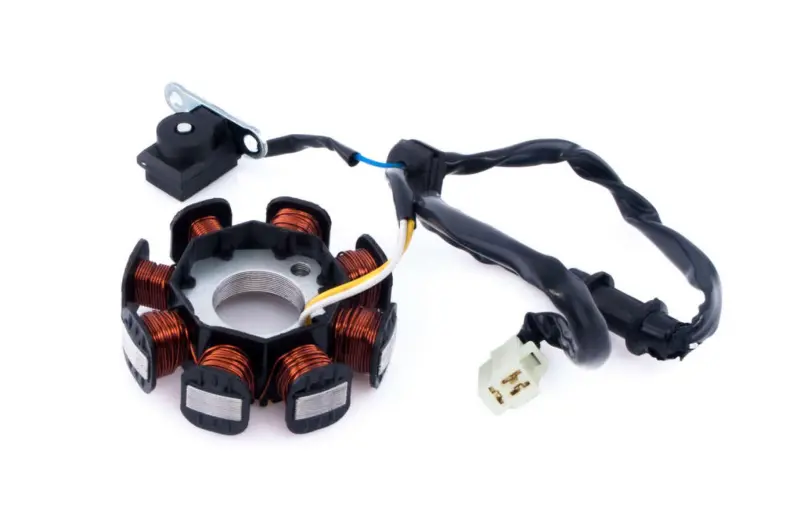

На кільцевій основі розташовано вісім котушок із мідними обмотками. До складання також входять проводка зі з’єднувачами та окремий імпульсний датчик на металевому кронштейні. Датчик передає сигнал, потрібний системі запалювання для визначення моменту іскроутворення. Таке компонування дає змогу замінити статор разом із належними до нього проводами й датчиком, якщо конфігурація повністю збігається з деталлю, встановленою на скутері.

Статор працює спільно з конкретним ротором, регулятором-випрямлячем, блоком запалювання та штатною проводкою. Кількість котушок — важливий, але не єдиний критерій сумісності. У сімействі Honda DIO ZX є різні покоління й модифікації, тому деталі з однаковим загальним призначенням можуть відрізнятися діаметром, товщиною, розташуванням кріплень, формою кронштейна датчика та підключенням.

Коли потрібна заміна

Перевірка статора актуальна за відсутності іскри, перебоїв запалювання, ускладненого запуску, недостатньої напруги заряджання або нестабільної роботи освітлення. Підставою для заміни також можуть бути пошкоджені обмотки, порушена ізоляція проводів, окиснені контакти чи несправність імпульсного датчика. Ці ознаки не завжди вказують лише на статор: перед ремонтом потрібно перевірити з’єднувачі, масу, регулятор-випрямляч, акумулятор, блок запалювання та котушку запалювання за процедурою для конкретної моделі.

Як правильно підібрати статор

• Кількість котушок: ця модель має вісім; конфігурація старої деталі повинна збігатися.
• Габарити основи: порівняйте зовнішній діаметр, товщину та розмір центрального отвору без приблизного підбору.
• Кріплення: перевірте кількість і розташування отворів, а також орієнтацію статора відносно картера.
• Імпульсний датчик: зіставте форму кронштейна, місце встановлення та положення робочої частини відносно ротора.
• Проводка: порівняйте довжину джгута, кількість проводів, число контактів, форму з’єднувачів і розташування виводів.
• Модифікація скутера: звірте індекс рами або двигуна та конфігурацію знятого генератора, адже позначення DIO і ZX охоплюють кілька виконань.

Кольори проводів можна використовувати лише як додатковий орієнтир. Вирішальне значення мають призначення виводів і схема підключення конкретного скутера. Якщо з’єднувачі або розташування контактів відрізняються, під’єднувати статор без перевірки розпінування не слід.

Установлення та перевірка

Для монтажу потрібно отримати доступ до генератора та зняти ротор-маховик у порядку, передбаченому ремонтною документацією Honda для відповідної модифікації. Перед фіксацією статора очищають посадкову поверхню, перевіряють стан кріплення та прокладають джгут штатним маршрутом. Проводи не повинні потрапляти під ротор, затискатися кришкою або торкатися рухомих і сильно нагрітих деталей. Імпульсний датчик встановлюють у передбаченому положенні з регламентованим для моделі проміжком.

Після складання перевіряють вільне обертання ротора, надійність з’єднувачів, запуск двигуна, наявність стабільної іскри, роботу освітлення та напругу заряджання. Контрольні значення беруть із посібника для конкретної версії Honda DIO ZX. Точне зіставлення старої та нової деталей до монтажу допомагає уникнути перероблення проводки й повторного розбирання генератора.
