Статор генератора Suzuki AD50 3+1 котушки

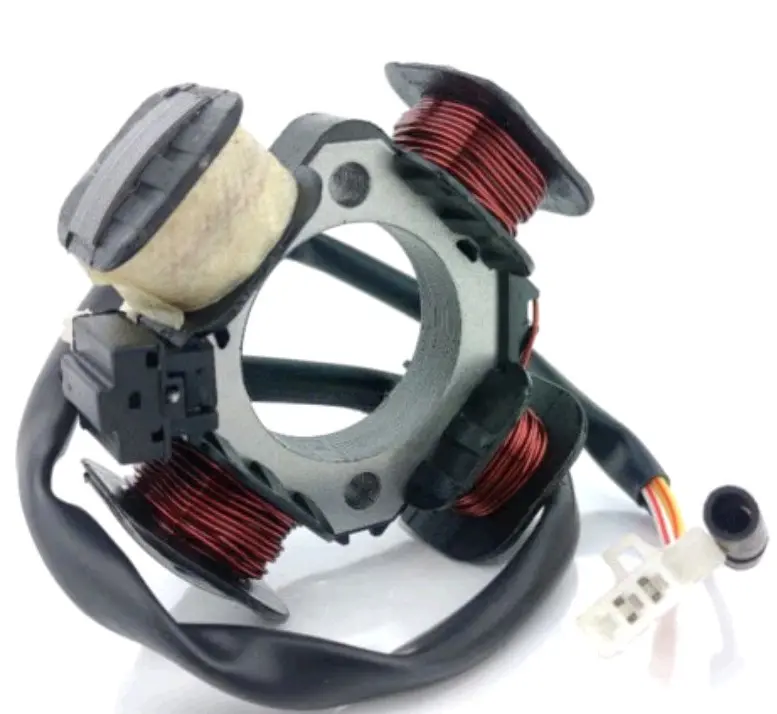

Статор генератора для Suzuki AD50 з конфігурацією 3+1

Статор призначений для генераторної системи скутера Suzuki AD50. Це нерухома частина магнето, яка працює разом із маховиком-ротором: під час обертання ротора змінне магнітне поле впливає на обмотки та створює в них струм. Отримана енергія використовується системами запалювання, освітлення й заряджання, тому справність статора безпосередньо пов’язана із запуском двигуна та роботою бортового електрообладнання.

Позначення 3+1 котушки описує компонування чотирьох намотаних секцій. Така конфігурація є одним із головних критеріїв добору, адже для Suzuki AD50 трапляються статори з іншим розташуванням котушок, кількістю виводів та виконанням роз’ємів. Ця версія має кільцеву основу з центральним отвором, точки кріплення, обмотки та виведений назовні джгут. Схема підключення містить три проводи у виконанні 2+1: парний роз’єм і окремий вивід.

Що звірити перед вибором

• Модель скутера: деталь добирається для Suzuki AD50, проте самої назви моделі недостатньо через наявність кількох варіантів генераторної системи.
• Розташування котушок: демонтований статор повинен мати конфігурацію 3+1, що відповідає запропонованому виконанню.
• Проводка: порівняйте кількість проводів, їх розподіл між роз’ємами, форму корпусів і розташування контактів.
• Основа: перевірте форму кільця, діаметр центрального отвору та положення кріпильних отворів відносно котушок.
• Посадка відносно ротора: новий статор має відповідати встановленому маховику та розміщуватися всередині нього без механічного контакту.
• Прокладання джгута: довжини й напрямку кабелю має вистачати для повторення штатного маршруту без натягування та різких перегинів.

Найнадійніший спосіб перевірки — покласти стару й нову деталі поруч та послідовно зіставити основу, котушки, кріплення, проводи й роз’єми. Колір ізоляції не варто використовувати як єдиний орієнтир: у сумісних виробів він може відрізнятися. Вирішальними є призначення та розташування контактів, тому переставляти проводи в колодці без перевірки схеми скутера не можна.

Коли потрібна діагностика статора

Підставою для перевірки можуть бути відсутність іскри, ускладнений запуск, перебої запалювання, нестабільна робота світла або порушення заряджання. Ці ознаки не доводять несправність статора самі по собі: подібні прояви спричиняють пошкоджені роз’єми, проводка, регулятор-випрямляч, компоненти запалювання чи ротор. Перед заміною перевіряють вихідні параметри обмоток, стан контактів і цілісність проводів. Обгорілі, окиснені або оплавлені з’єднання потрібно усунути, інакше справна нова деталь не забезпечить очікуваного результату.

Практичні рекомендації з установлення

Перед монтажем ще раз зіставте деталі з боку основи та проводки. Статор установлюють рівно на штатне місце й надійно фіксують передбаченим кріпленням. Джгут прокладають за початковим маршрутом, захищаючи його від затискання кришкою, контакту з ротором, гострими краями та частинами двигуна, що нагріваються. Контакти з’єднують у передбаченому порядку, не змінюючи розташування виводів довільно.

Після складання ротор повинен обертатися вільно, не торкаючись котушок та основи. Далі перевіряють запуск двигуна, стабільність запалювання, роботу освітлення й параметри заряджання. Така послідовність допомагає відрізнити проблему самого статора від несправностей сусідніх компонентів та уникнути повторного розбирання. Ця версія підходить для ремонту Suzuki AD50 лише за умови збігу конфігурації 3+1, схеми виводів, роз’ємів і геометрії кріплення з демонтованою деталлю.
