Крильчатка нерухомої щоки варіатора Suzuki AD 50 ST

Крильчатка нерухомої щоки варіатора Suzuki AD 50 ST

Деталь призначена для переднього варіатора скутера Suzuki AD 50 ST. Вона встановлюється з боку нерухомої щоки та під час обертання створює потік повітря всередині корпусу трансмісії. Такий обдув допомагає відводити тепло від ременя й деталей варіатора під час руху, коли механізм постійно змінює передатне відношення та працює на високих обертах.

Призначення та конструкція

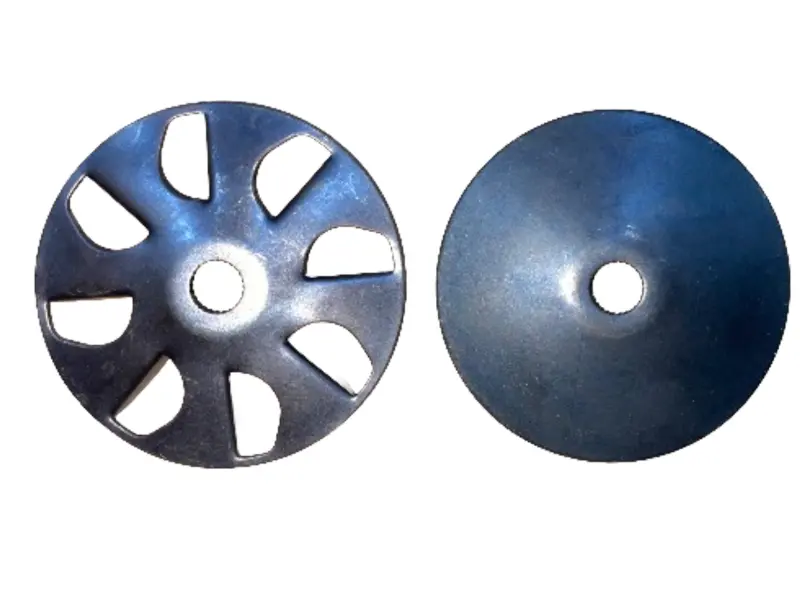

Крильчатка має форму круглого диска з центральним посадковим отвором і вісьмома радіально розташованими вентиляційними вікнами. Її геометрія розрахована на спільне встановлення з нерухомою щокою переднього варіатора. Це окрема деталь складання: вона не замінює поверхню шківа, якою проходить ремінь, а організовує рух повітря в закритому просторі під кришкою варіатора.

Рівномірне розташування вентиляційних ділянок важливе не лише для обдування. Крильчатка обертається разом із деталями переднього варіатора, тому її диск має залишатися рівним, без перекосу та помітного биття. Пошкодження однієї ділянки порушує симетрію обертової деталі й може супроводжуватися додатковою вібрацією або стороннім шумом. Експлуатація з тріщинами, сколами, деформованим диском чи слідами контакту з кришкою небажана: таку крильчатку доцільно замінити під час обслуговування трансмісії.

Що звірити перед вибором

Позиція заявлена для Suzuki AD 50 ST, проте перед замовленням потрібно врахувати конкретну модифікацію встановленого варіатора. У скутерах одного сімейства могли використовуватися різні виконання деталей, тому самого збігу марки та об’єму двигуна недостатньо. Найнадійніший спосіб підбору — зняти стару крильчатку й зіставити її з новою за основними посадковими ознаками.

• Зовнішній діаметр: диск повинен вільно розміщуватися під кришкою та відповідати розміру нерухомої щоки.
• Центральний отвір: його форма й розмір мають збігатися з посадкою на встановленому варіаторі.
• Профіль диска: порівняйте опуклість, глибину та напрямок вигину, щоб деталь зайняла правильне положення у складанні.
• Вентиляційні вікна: перевірте їх кількість, розташування та загальну конфігурацію відносно старої крильчатки.
• Відстань до сусідніх деталей: після встановлення диск не повинен торкатися кришки, ременя або деталей пускового механізму.

Коли потрібна заміна

Перевірити крильчатку варто під час зняття кришки варіатора, заміни приводного ременя або появи незвичної вібрації з боку трансмісії. Підставою для заміни є тріщини біля центральної частини чи вентиляційних вікон, відламані ділянки, викривлення площини, пошкоджена посадка та кругові сліди тертя. Водночас корисно оглянути нерухому щоку, ремінь, кріплення і внутрішню поверхню кришки: це допомагає знайти причину контакту та не пошкодити нову деталь після складання.

Встановлення

Монтаж виконують на очищену й справну посадкову поверхню в тій самій послідовності, яку передбачає конструкція переднього варіатора Suzuki AD 50 ST. Деталь повинна прилягати рівно, без забруднень між сполученими поверхнями. Перед закриванням корпусу слід перевірити правильність розташування шайб і кріплення, відсутність зачіпання за сусідні компоненти та вільне обертання складання. Центральне кріплення затягують відповідно до технічних вимог конкретної версії скутера.

Ця крильчатка підходить для планового відновлення обдування варіатора або заміни пошкодженої штатної деталі. Точне зіставлення посадки й профілю перед монтажем допоможе зберегти правильне розташування компонентів передньої передачі та уникнути повторного розбирання корпусу.
