Крыльчатка неподвижной щеки вариатора Suzuki AD 50 ST

Крыльчатка неподвижной щеки вариатора Suzuki AD 50 ST

Деталь предназначена для переднего вариатора скутера Suzuki AD 50 ST. Она устанавливается со стороны неподвижной щеки и при вращении создает поток воздуха внутри корпуса трансмиссии. Такой обдув помогает отводить тепло от ремня и деталей вариатора во время движения, когда механизм постоянно изменяет передаточное отношение и работает на высоких оборотах.

Назначение и конструкция

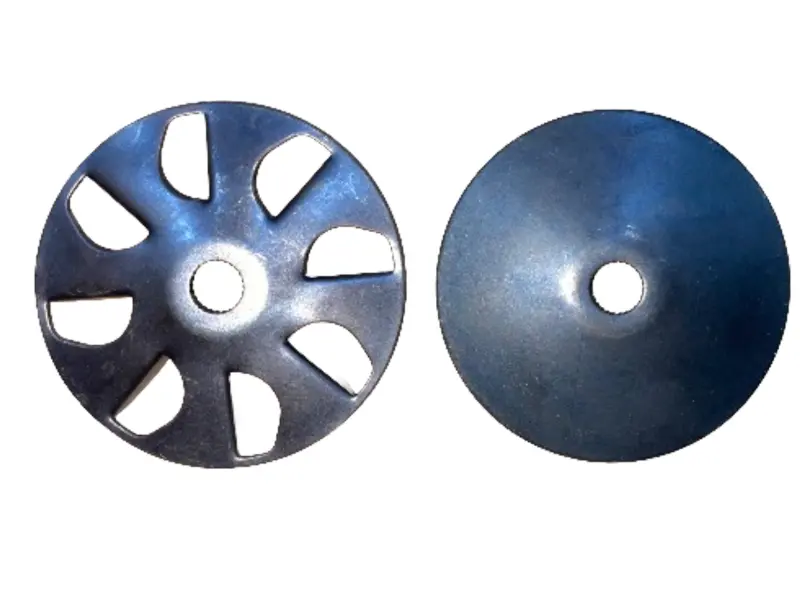

Крыльчатка выполнена в форме круглого диска с центральным посадочным отверстием и восемью радиально расположенными вентиляционными окнами. Ее геометрия рассчитана на совместную установку с неподвижной щекой переднего вариатора. Это отдельная деталь сборки: она не заменяет поверхность шкива, по которой проходит ремень, а отвечает за организацию воздушного потока в закрытом пространстве вариаторной крышки.

Равномерное расположение вентиляционных участков важно не только для обдува. Крыльчатка вращается вместе с деталями переднего вариатора, поэтому ее диск должен оставаться ровным, без перекоса и заметного биения. Повреждение одного участка нарушает симметрию вращающейся детали и может сопровождаться дополнительной вибрацией или посторонним шумом. Эксплуатация с трещинами, сколами, деформированным диском либо следами контакта с крышкой нежелательна: такую крыльчатку целесообразно заменить при обслуживании трансмиссии.

Что сверить перед выбором

Позиция заявлена для Suzuki AD 50 ST, однако перед заказом необходимо учитывать конкретную модификацию установленного вариатора. В скутерах одного семейства могли применяться отличающиеся исполнения деталей, поэтому одного совпадения марки и объема двигателя недостаточно. Надежнее всего снять старую крыльчатку и сопоставить ее с новой по основным посадочным признакам.

• Наружный диаметр: диск должен свободно размещаться под крышкой и соответствовать размеру неподвижной щеки.
• Центральное отверстие: его форма и размер должны совпадать с посадкой на установленном вариаторе.
• Профиль диска: сравните выпуклость, глубину и направление изгиба, чтобы деталь заняла правильное положение в сборке.
• Вентиляционные окна: проверьте их количество, расположение и общую конфигурацию относительно старой крыльчатки.
• Расстояние до соседних деталей: после установки диск не должен касаться крышки, ремня или деталей пускового механизма.

Когда требуется замена

Проверить крыльчатку стоит при снятии крышки вариатора, замене приводного ремня или появлении необычной вибрации со стороны трансмиссии. Основанием для замены служат трещины от центральной зоны или вентиляционных окон, отломанные участки, искривление плоскости, поврежденная посадка и круговые следы трения. Одновременно полезно осмотреть неподвижную щеку, ремень, крепеж и внутреннюю поверхность крышки: это помогает обнаружить причину контакта и не повредить новую деталь после сборки.

Установка

Монтаж выполняют на очищенную и исправную посадочную поверхность в той же последовательности, которая предусмотрена конструкцией переднего вариатора Suzuki AD 50 ST. Деталь должна прилегать ровно, без мусора между сопрягаемыми поверхностями. Перед закрытием корпуса следует проверить правильность расположения шайб и крепежа, отсутствие зацепления за соседние компоненты и свободное вращение сборки. Затяжку центрального крепления выполняют по техническим требованиям конкретной версии скутера.

Эта крыльчатка подходит для планового восстановления системы обдува вариатора или замены поврежденной штатной детали. Точная сверка посадки и профиля перед монтажом позволит сохранить правильное расположение компонентов передней передачи и избежать повторной разборки корпуса.
