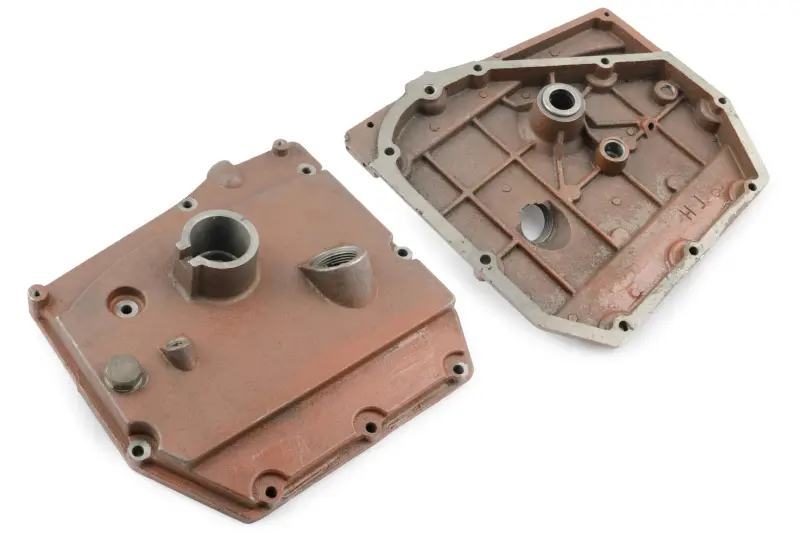

Права кришка блока двигуна 190N/195N (12/15 к.с.) ST-2

Права кришка блока двигуна 190N/195N ST-2

Бічна кришка призначена для ремонту дизельних двигунів сімейства 190N і 195N, які застосовуються на мотоблоках. Це виконання встановлюється з правого боку двигуна — з боку пускової рукоятки. Версія ST-2 належить до варіанта з дев’ятьма кріпильними отворами, тому під час добору потрібно враховувати не лише позначення двигуна, а й конфігурацію встановленої кришки.

Деталь закриває бічну частину блока та слугує корпусною опорою для сполучених компонентів двигуна. Конструкція має посадкові отвори й виступи різного діаметра, різьбовий канал, оброблену привалкову площину та внутрішні підсилювальні ребра. Така геометрія потребує точного збігу з блоком: відмінності в розташуванні отворів, формі контуру або посадкових місцях не дають змоги замінювати один тип кришки іншим без перевірки.

Що врахувати під час добору

• Модель двигуна: кришка розрахована на сімейство 190N/195N, зазначене для мотоблочних дизелів класу 12/15 к.с.
• Бік установлення: потрібна права бічна кришка, розташована з боку пускової рукоятки.
• Виконання: ST-2, що відповідає варіанту «тип 2».
• Кількість кріплень: по периметру передбачено дев’ять отворів. У продажу трапляються кришки 190N/195N з іншою схемою кріплення, зокрема восьмиотворні варіанти.
• Посадкова геометрія: потрібно зіставити загальний контур, розташування великих і малих отворів, форму бобишок та положення різьбового каналу зі знятою деталлю.
• Матеріал корпусу: чавун; внутрішній бік підсилений системою литих ребер.

Однаковий напис 190N або 195N у назві двигуна ще не виключає конструктивних відмінностей між випусками. Для впевненого вибору слід порахувати точки кріплення та порівняти їхнє розташування, а не лише загальну кількість. Особливо важливі форма верхньої частини, кутові ділянки привалкового контуру, положення центрального посадкового отвору та взаємне розміщення додаткових каналів. Позначення ST-2 також має відповідати потрібній модифікації.

Коли потрібна заміна

Кришку змінюють після появи тріщини в корпусі, сколу краю, пошкодження різьби, деформації привалкової площини або зношення посадкових ділянок. Підставою для перевірки також є порушення герметичності стику, яке не усувається справним ущільненням і правильним затягуванням кріплення. Установлювати деталь із невідповідною геометрією не можна: примусове суміщення отворів створює перекіс і заважає рівномірно притиснути кришку до блока.

Підготовка до встановлення

Перед монтажем сполучену поверхню блока очищають від залишків старого ущільнення та забруднень, після чого перевіряють площину прилягання і стан різьбових отворів. Прокладку добирають саме під дев’ятиточкову схему кріплення; наявність прокладки та кріплення у складі цієї товарної позиції не заявлена. Посадкові ділянки мають суміщатися вільно, без ударного припасування та розточування отворів.

Кріплення затягують рівномірно, дотримуючись послідовності та зусилля, передбачених настановою для конкретного двигуна. Після складання перевіряють щільність стику й нормальну роботу сполучених механізмів. Такий порядок дає змогу використовувати кришку ST-2 за призначенням і заздалегідь виключити помилку між правими кришками типів 1, 2 та іншими модифікаціями сімейства 190N/195N.
