Пресостат у зборі для компресора К42

Пресостат у зборі для компресора К42

Блок автоматики К42 призначений для керування роботою поршневого повітряного компресора за тиском у ресивері. Він запускає електродвигун після зниження тиску та зупиняє його після досягнення верхнього порога. Завдяки цьому компресор самостійно поповнює запас стисненого повітря в міру його витрачання, а оператору не потрібно постійно контролювати момент увімкнення й вимкнення.

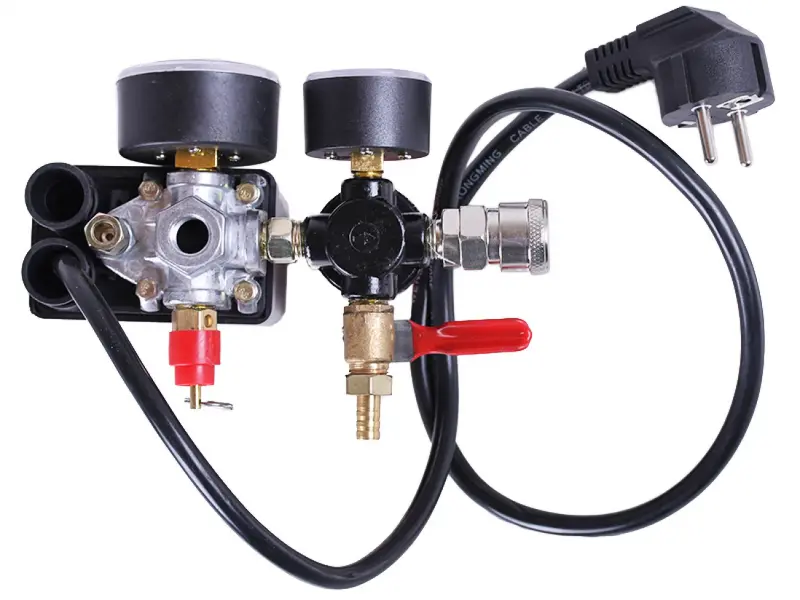

Вузол зібраний разом із редуктором і двома манометрами. Один прилад використовується для контролю тиску, що надходить із ресивера, другий показує відрегульований тиск на виході. Така схема дає змогу одночасно стежити за запасом повітря та налаштовувати режим його подавання до під'єднаного пневматичного обладнання. Вихід оснащений швидкорознімним з'єднанням, тому сумісну повітряну лінію можна під'єднувати без розбирання різьбового стику.

Робота та регулювання

Для цієї версії К42 зазначене живлення 220 В. Заводський цикл налаштований на ввімкнення приблизно за 4 атм і вимкнення приблизно за 8 атм. Діапазон допускає коригування регулювальним болтом із пружиною під кришкою реле тиску. Змінювати налаштування слід лише з урахуванням допустимих режимів конкретного компресора, ресивера та під'єднаного обладнання: довільне підвищення верхнього порога не збільшує продуктивність установки.

• Автоматичне керування: запуск і зупинка двигуна залежать від тиску, що підтримує повторюваний цикл роботи під час витрачання повітря.
• Два манометри: оператор окремо контролює тиск у ресивері та значення після редуктора.
• Вбудований редуктор: вихідний тиск можна узгодити з вимогами використовуваного пневмоінструмента.
• Швидкорознімне з'єднання: відповідний шланг зручно під'єднувати та від'єднувати під час зміни споживача.

Як підібрати блок

Позначення К42 підтверджує належність деталі до відповідної групи компресорних комплектуючих, однак перед замовленням потрібно зіставити весь приєднувальний вузол зі старим блоком. Перевірте напругу живлення, кількість і розташування пневматичних портів, тип та розмір різьби для приєднання до ресивера, виконання відводу до розвантажувальної лінії, розміщення манометрів і швидкорознімного виходу. Також порівняйте форму посадки, вільне місце біля ресивера та напрямок виходу: навіть близькі за призначенням пресостати можуть мати різне компонування.

Довжина мережевого кабелю цієї модифікації зазначена як 840 мм. Під час добору оцініть, чи достатньо її для штатного розміщення без натягу та контакту з нагрітими або рухомими частинами компресора. Вилка, кабель і точки під'єднання мають відповідати наявній схемі обладнання. Якщо старий вузол має іншу кількість портів, інший спосіб монтажу або відрізняється електричними параметрами, збігу одного позначення недостатньо.

Заміна та перевірка після монтажу

Пресостат зазвичай замінюють, коли компресор перестає правильно запускатися чи зупинятися за тиском, працює з нестабільними порогами або має пошкодження корпусу, кабелю чи з'єднань. Перед установленням обладнання від'єднують від живлення, а тиск із ресивера повністю скидають. Різьбові з'єднання монтують без перекосу, електричні під'єднання виконують за схемою компресора, не змінюючи призначення контактів.

Після складання необхідно перевірити герметичність пневматичних стиків, показання обох манометрів і повний цикл набирання та витрачання повітря. Двигун має вмикатися на нижньому порозі й зупинятися на верхньому, а редуктор — передбачувано змінювати тиск на виході. Така перевірка допомагає переконатися, що блок К42 правильно підібраний, установлений та узгоджений із параметрами конкретного компресора.
