Котушка запалювання KZ для бензопил Husqvarna 365/372

Котушка запалювання KZ для Husqvarna 365/372

Котушка призначена для ремонту системи запалювання бензопил Husqvarna 365 і 372. Модуль взаємодіє з магнітом маховика та створює високовольтний імпульс, який через провід і свічковий ковпачок надходить до свічки. Іскра запалює паливоповітряну суміш у циліндрі, тому справність цієї деталі безпосередньо пов’язана із запуском та стабільною роботою бензинового двигуна.

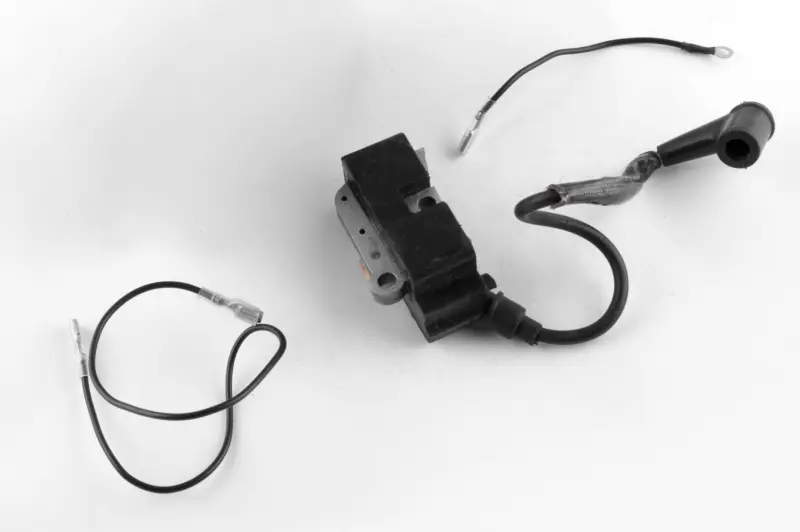

Корпус модуля має майданчик із двома отворами для кріплення біля маховика. Конструкція також включає високовольтний провід зі свічковим ковпачком і контактні проводи для під’єднання системи зупинки двигуна. Таке компонування відповідає призначенню котушки в бензопилі: модуль встановлюється на картері, свічковий ковпачок з’єднується зі свічкою, а проводи вкладаються у передбачені напрямні.

Коли може знадобитися заміна

Перевірка котушки доречна, якщо двигун не запускається за справної паливної системи, іскра відсутня або періодично зникає, пила нестабільно працює на обертах чи зупиняється під навантаженням. Такі ознаки не завжди вказують лише на модуль запалювання. Перед установленням нової деталі слід перевірити стан свічки, щільність посадки свічкового ковпачка, цілісність високовольтного проводу, контакт вимикача зупинки та проводку. Така послідовність допомагає виключити несправності сусідніх компонентів і виконати ремонт відповідно до фактичної причини.

Що врахувати під час підбору

• Модель бензопили. Котушка заявлена для Husqvarna 365 і 372. Позначення моделі потрібно звірити з даними конкретної пили.
• Модифікація та рік виконання. У сімействах 365 і 372 застосовувалися різні версії системи запалювання, а виробник оновлював модулі в окремі періоди випуску. Для пил 365 Special, 372 XP, X-Torq та інших виконань потрібна додаткова перевірка.
• Форма корпусу. Порівняйте розташування осердя, виступів і посадкового майданчика зі знятою котушкою.
• Кріплення. Мають збігатися кількість і розташування монтажних отворів, щоб модуль зайняв штатне положення відносно маховика.
• Під’єднання. Перевірте конфігурацію контактних проводів, тип їхніх наконечників, напрямок виходу високовольтного проводу та форму свічкового ковпачка.
• Прокладання проводів. Довжини проводів має вистачати для розміщення у штатних напрямних без натягу та контакту з обертовими деталями.

Установлення та налаштування

Для доступу до модуля знімають верхню кришку і стартерний вузол, від’єднують свічковий ковпачок та провід зупинки двигуна, після чого звільняють проводи з напрямної. Котушка закріплюється двома болтами біля маховика. Під час монтажу магніт маховика розташовують навпроти осердя модуля та виставляють повітряний проміжок. У ремонтній документації Husqvarna 365/372 зазначено проміжок 0,3 мм; його формують щупом між магнітом і двома нижніми виступами модуля, а потім затягують кріплення.

Після фіксації потрібно витягти щуп, вручну провернути маховик і переконатися, що він ніде не торкається котушки. Високовольтний і контактні проводи вкладають у штатні канали, не допускаючи їх потрапляння до маховика. Далі під’єднують провід зупинки, встановлюють свічковий ковпачок і повертають зняті деталі корпусу. До остаточного складання доцільно перевірити наявність стабільної іскри та роботу вимикача зупинки.

Ця котушка підходить для відновлення запалювання Husqvarna 365/372 за умови збігу конкретної модифікації, кріпильної геометрії та під’єднань. Порівняння зі старою деталлю до встановлення особливо важливе для пил різних років випуску: воно дає змогу підібрати відповідний модуль без перероблення посадкового місця та проводки.
