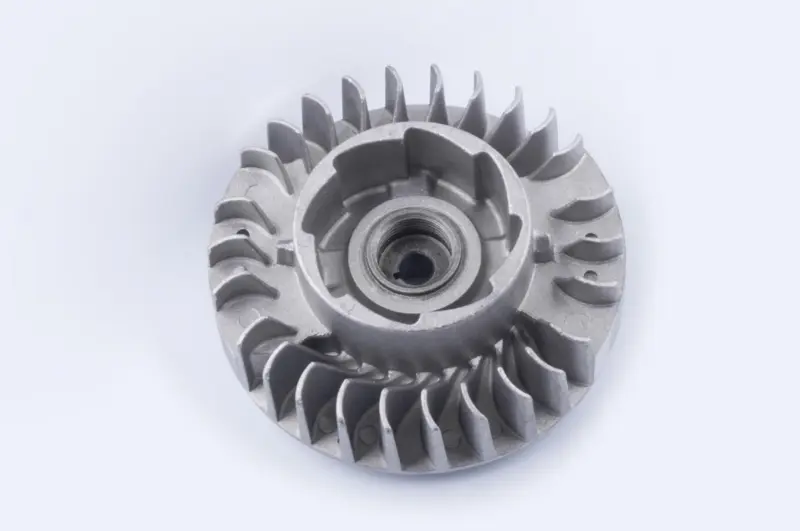

Маховик (ротор магнето) бензопили St MS 380/381 KZ

Маховик (ротор магнето) для бензопил St MS 380/381

Деталь установлюється на колінчастий вал бензопили та бере участь одразу у двох процесах: роботі безконтактного запалювання й повітряному охолодженні двигуна. Під час обертання магнітна частина ротора взаємодіє з модулем запалювання, а розміщені по колу лопаті створюють потік повітря. Маховик також накопичує енергію обертання, допомагаючи згладжувати нерівномірність ходу одноциліндрового двигуна.

Призначення та конструкція

У товарних каталогах таку деталь називають магнето, ротором магнето або маховиком. Це назви однієї позиції, яку не слід плутати з окремим модулем запалювання. Маховик обертається разом із колінчастим валом, проходить магнітним сектором біля модуля та створює умови для формування імпульсу запалювання. Радіальні лопаті на зовнішній частині водночас виконують функцію вентилятора: під час роботи вони спрямовують повітря до зон охолодження двигуна.

Центральна маточина відповідає за посадку на вал і передавання обертання, тому стан посадкової поверхні та орієнтація деталі мають принципове значення. Зовнішній вінець із лопатями повинен вільно проходити всередині корпусу, не торкаючись нерухомих частин. Геометрія ротора впливає і на проміжок біля модуля запалювання, і на рівномірність обертання, тому погнуту або пошкоджену деталь установлювати не можна.

Коли потрібна заміна

Перевірка маховика потрібна після механічного пошкодження, зриву посадки, деформації лопатей, появи тріщин або слідів контакту з корпусом. Підставою для діагностики також можуть бути сторонній шум із боку стартера, помітне биття, порушення охолодження чи відсутність іскри. Ці ознаки не завжди вказують саме на ротор: перед заміною необхідно перевірити модуль запалювання, свічку, проводку, стан колінчастого вала та правильність проміжку між магнітним сектором і модулем.

Як підібрати деталь

• Модель бензопили: позиція призначена для St MS 380 та MS 381; позначення моделі слід звіряти повністю.
• Посадка на колінчастий вал: порівняйте форму центральної маточини, посадкову поверхню та розташування шпонкового паза зі знятим маховиком.
• Зовнішня геометрія: перевірте діаметр, висоту, форму лопатей і вільне розміщення деталі під корпусом стартера.
• Положення магнітного сектора: воно має відповідати модулю запалювання конкретної версії пилки.
• Суміжні деталі: заздалегідь огляньте кріплення, шпонку, вал, модуль і корпус; пошкодження цих компонентів не усувається лише заміною маховика.

Для точного підбору варто використовувати стару деталь як зразок і порівнювати всю геометрію, а не тільки назву бензопили. У межах однієї серії можуть траплятися виконання, що відрізняються роком випуску або оснащенням. Якщо старий ротор зруйнований, орієнтуйтеся на модельну табличку інструмента та схему запалювання відповідної модифікації.

Установлення та перевірка

Перед монтажем очищують посадкове місце й оглядають вал: на сполучених поверхнях не повинно бути забоїн, забруднень або слідів провертання. Маховик установлюють у передбаченому положенні, не пошкоджуючи маточину та лопаті. Для зняття деталі, що щільно тримається на валу, застосовують відповідний знімач; удари по зовнішньому вінцю здатні спричинити деформацію та биття. Кріплення затягують із моментом, зазначеним у сервісних даних конкретної бензопили.

Після складання перевіряють вільне обертання без контакту з корпусом, цілісність лопатей і проміжок до модуля запалювання. Далі контролюють наявність іскри та роботу двигуна. Правильно підібраний і встановлений маховик відновлює штатну взаємодію ротора з модулем, підтримує обдування двигуна та усуває механічне торкання всередині корпусу.
