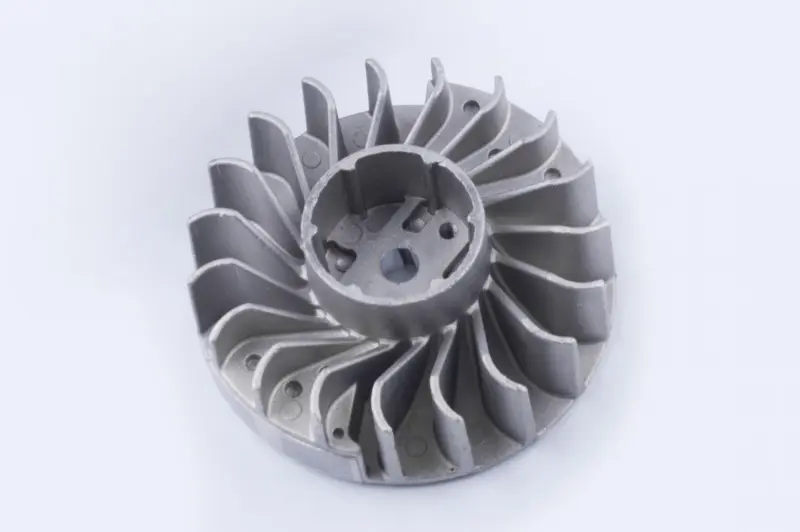

Маховик (магнето) бензопили Stl MS 361 KZ

Маховик (магнето) для бензопили Stl MS 361 KZ

Деталь призначена для ремонту системи запалювання бензопили серії MS 361. Маховик установлюється на колінчастий вал і обертається разом із ним. Його магнітна частина взаємодіє з модулем запалювання, а розташовані по колу лопаті створюють повітряний потік для охолодження двигуна. Така конструкція поєднує кілька функцій, тому стан маховика впливає на іскроутворення, роботу пускового механізму та обдування силової частини пили.

У деяких товарних каталогах цю деталь називають магнето, проте за конструкцією та місцем установлення це саме маховик системи запалювання. Його не слід плутати з котушкою або електронним модулем: модуль закріплений нерухомо поруч, а маховик обертається на валу. Ця відмінність особливо важлива під час діагностики, адже відсутність іскри не завжди вказує на несправність тієї самої деталі.

Конструкція та призначення

Маховик має круглий корпус, центральну маточину та ряд радіальних охолоджувальних лопатей. Внутрішня частина забезпечує посадку на вал і з'єднання з деталями запуску. Під час обертання магнітні полюси проходять біля модуля запалювання та беруть участь у формуванні імпульсу для свічки. Лопаті водночас спрямовують повітря під кожух, допомагаючи відводити тепло від двигуна в процесі роботи.

Заміна може знадобитися через тріщини, деформацію лопатей, пошкодження маточини, посадкового конуса або шпонкового з'єднання. Підставою для перевірки також є сліди зачіпання, порушення фіксації на валу, нестабільне іскроутворення чи пошкодження після неправильного демонтажу. Використовувати деталь із тріщинами або помітною деформацією не можна: маховик обертається з високою частотою та має зберігати правильну геометрію.

Як підібрати відповідний маховик

Позиція заявлена для бензопили Stl MS 361, однак перед замовленням потрібно врахувати конкретне виконання інструмента. Для цієї моделі трапляються різні версії маховиків і кілька каталожних номерів. Порівняйте стару та нову деталі за формою центральної маточини, типом шпонкового з'єднання, посадковим профілем, розташуванням магнітної зони, конфігурацією внутрішніх зачепів і геометрією лопатей. Збігу лише назви пили недостатньо, якщо інструмент належить до іншої модифікації або періоду випуску.

• Модель застосування: бензопила серії MS 361.
• Тип деталі: маховик системи запалювання, який також називають магнето.
• Розташування: на колінчастому валу поруч із модулем запалювання.
• Конструкція: центральна маточина та радіальні лопаті для створення потоку повітря.
• Що звірити: посадку, шпонку, внутрішні зачепи, магнітну зону та виконання демонтованої деталі.

Установлення та перевірка

Монтаж виконують після очищення посадкових поверхонь і перевірки стану шпонки, різьби, кріпильної гайки та кінця колінчастого вала. Маховик повинен установлюватися без перекосу й сторонніх частинок між спряженими поверхнями. Для зняття використовують відповідний знімач і передбачений виробником порядок фіксації вала: удари по лопатях або маточині здатні пошкодити нову деталь і сусідні компоненти.

Після встановлення перевіряють вільне обертання, відсутність контакту лопатей із кожухом і правильний проміжок між магнітною частиною маховика та модулем запалювання. Значення проміжку й момент затягування кріплення обирають за сервісними даними конкретної модифікації пили. Якщо ремонт пов'язаний зі зникненням іскри, одночасно діагностують свічку, високовольтний провід, вимикач і модуль запалювання: заміна маховика усуває лише несправності, пов'язані із самим маховиком, його магнітами або посадкою.

Ця позиція підходить для відновлення бензопили MS 361 за умови підтвердженої відповідності виконання. Ретельне порівняння зі знятою деталлю до монтажу допомагає уникнути невідповідності маточини, шпонкового з'єднання та деталей запуску.
