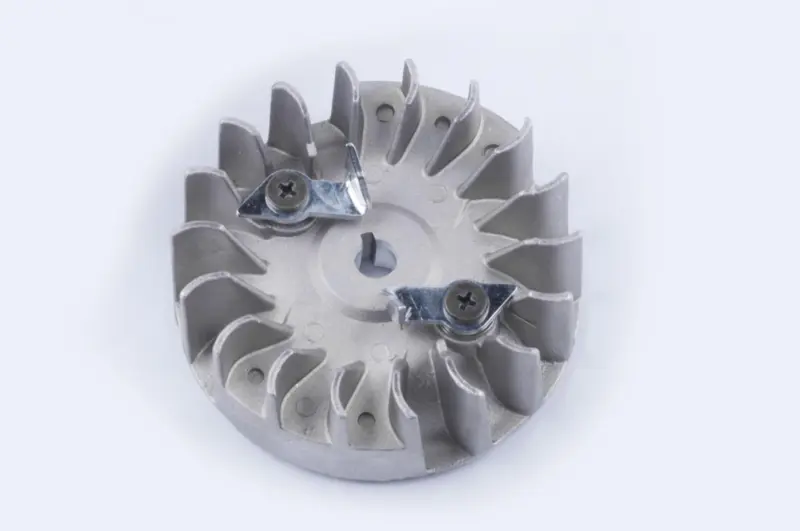

Маховик магнето KZ для бензопил Husqvarna 345/350

Маховик магнето KZ для Husqvarna 345/350

Деталь призначена для ремонту системи запалювання та пускового механізму бензопил Husqvarna 345 і 350. Маховик установлюється на колінчастий вал двигуна й обертається разом із ним. Його магнітний сектор проходить біля модуля запалювання, створюючи умови для появи іскри в потрібний момент. Водночас лопаті спрямовують повітря до циліндра, а дві пускові собачки взаємодіють зі стартером під час запуску двигуна.

Цю позицію вибирають у разі пошкодження встановленого маховика, його маточини, шпонкового з’єднання, лопатей або деталей зачеплення зі стартером. Деформація посадкової частини може порушити положення маховика на валу, а пошкоджені собачки — перешкоджати передаванню зусилля від пускового шнура. Зламані чи сильно забруднені лопаті погіршують рух повітря всередині корпусу. Перед заміною потрібно визначити причину несправності: відсутність іскри або складний запуск можуть бути пов’язані не лише з маховиком, а й із модулем запалювання, свічкою, проводкою чи стартером.

Конструкція та призначення

Маховик поєднує кілька функцій в одному механізмі. Його обертова маса підтримує рівномірніший рух колінчастого вала між робочими тактами двигуна. Магніти взаємодіють із модулем запалювання, а радіально розташовані лопаті працюють як вентилятор системи охолодження. Пускові собачки закріплені на лицьовому боці та входять у зачеплення з відповідною частиною стартера, коли оператор тягне шнур. Після запуску вони перестають передавати зусилля від стартера.

Лопаті маховика є частиною штатної системи охолодження бензопил цієї серії. Для збереження нормального повітряного потоку простір під стартером, поверхню маховика та його лопаті потрібно очищати від тирси й щільних забруднень. Під час обслуговування не можна вирівнювати пошкоджені лопаті ударами або встановлювати деталь із тріщинами: маховик обертається з високою частотою, тому правильна геометрія та надійна фіксація мають принципове значення.

Що перевірити під час підбору

• Модель бензопили. Позиція заявлена для Husqvarna 345 і 350, проте в межах цих модельних ліній існують різні роки випуску та виконання.
• Посадкову частину. Порівняйте з демонтованою деталлю форму центрального отвору, шпонковий паз, глибину маточини й розташування кріплення.
• Зовнішню геометрію. Мають збігатися діаметр, висота, профіль лопатей і відстань до сусідніх деталей під кришкою стартера.
• Пусковий механізм. Перевірте кількість, положення та форму собачок, а також відповідність зчіпної частини стартера.
• Систему запалювання. Важливий збіг положення магнітного сектора з робочою зоною встановленого модуля.

Установлення та перевірка

Перед монтажем очищають посадкові поверхні колінчастого вала й маточини, оглядають шпонку та паз, після чого встановлюють маховик без перекосу. Шпонка повинна точно ввійти в паз: вона задає кутове положення відносно колінчастого вала. Під час посадки не можна бити по лопатях, магнітному сектору чи собачках. Гайку затягують способом і моментом, зазначеними в сервісній документації для конкретної версії пилки.

Після встановлення регулюють проміжок між магнітами маховика та модулем запалювання. Для сімейства Husqvarna 340/345/346XP/350/351/353 сервісний посібник визначає 0,3 ± 0,1 мм. Далі вручну перевіряють вільне обертання, відсутність контакту з модулем і корпусом, рух собачок та повернення стартера. Перед запуском установлюють усі зняті захисні деталі. Така послідовність допомагає виключити перекіс, торкання обертових частин і помилку в налаштуванні запалювання.

Маховик магнето KZ підходить для планового відновлення бензопили Husqvarna 345 або 350, якщо на ній використовується деталь такої самої конфігурації. Найнадійніший підбір передбачає перевірку моделі, виконання пилки та повного збігу геометрії зі старим маховиком.
