Маховик-магнето KZ для Husqvarna 268/272

Маховик-магнето KZ для Husqvarna 268/272

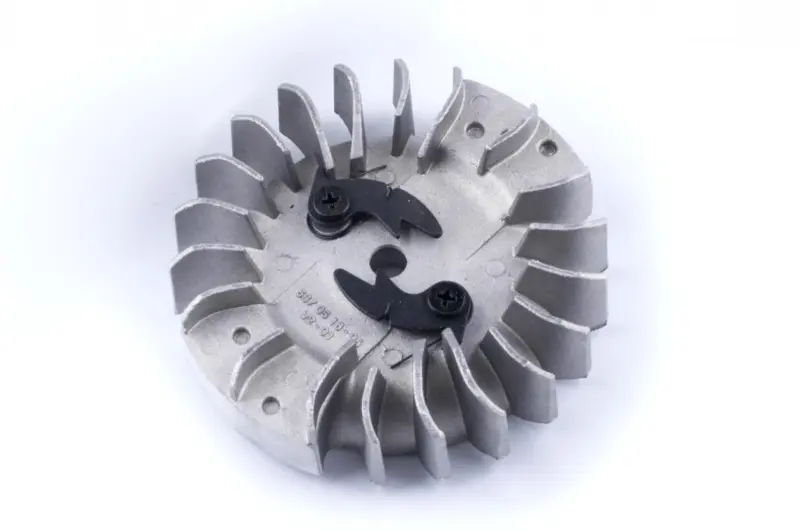

Деталь призначена для ремонту бензопил Husqvarna 268 і 272. Вона встановлюється з боку стартера та поєднує кілька функцій: бере участь у запуску двигуна, обертається разом із колінчастим валом і створює спрямований повітряний потік для охолодження циліндра. У товарних назвах цю запчастину нерідко називають магнето, однак за конструкцією це маховик у зборі з лопатями та двома рухомими собачками стартера.

Призначення та робота деталі

Під час витягування пускового шнура шків стартера входить у зачеплення із собачками маховика. Зусилля передається на колінчастий вал, завдяки чому двигун провертається для запуску. Після початку роботи собачки не повинні перешкоджати вільному обертанню. Їхня рухомість, стан осей і правильна взаємодія зі шківом особливо важливі: забруднення, заклинювання або пошкодження цих деталей може призвести до того, що стартер не зможе нормально провернути двигун.

Розташовані по колу лопаті працюють як вентилятор. Під час обертання вони переміщують повітря через передбачені канали до циліндра. Для бензопил Husqvarna 268 і 272 лопаті маховика входять до штатної системи повітряного охолодження разом із повітрозабірником стартера, напрямною пластиною, ребрами циліндра та його кожухом. Тому цілісність лопатей і відсутність щільних забруднень між ними важливі не лише для самої деталі, а й для нормального відведення тепла від двигуна.

Конструктивні особливості

• Радіальні лопаті: формують повітряний потік, який допомагає системі охолодження підтримувати допустиму температуру двигуна.
• Дві собачки стартера: забезпечують зачеплення зі шківом під час витягування пускового шнура та передають обертання на двигун.
• Центральна посадкова частина: слугує для встановлення маховика на вал і має точно відповідати виконанню ремонтованої пилки.
• Збірна конструкція: дає змогу одночасно відновити функції маховика, вентилятора та механізму зачеплення зі стартером.

Як перевірити сумісність

Позначення Husqvarna 268 і 272 є основним орієнтиром, але перед замовленням необхідно врахувати конкретне виконання пилки. Ці моделі випускалися в різних виробничих версіях, а деталі системи запалювання та маховика могли відрізнятися. Порівняйте стару й нову запчастини за діаметром корпусу, висотою, формою центральної посадки, розташуванням елементів зачеплення, кількістю та профілем лопатей, а також за положенням відносно котушки й корпусу стартера. Перевірку зручно проводити за повною моделлю та серійним діапазоном пилки, зазначеним у її документації.

Окремо огляньте відповідну частину стартера. Шків має без перекосу взаємодіяти з обома собачками, а самі собачки — рухатися вільно та повертатися в робоче положення. Якщо старий маховик зруйнований, зіставте нову деталь із посадковим місцем, стартерним шківом і схемою саме вашої модифікації. Така перевірка допомагає уникнути ситуації, коли деталь підходить за назвою моделі, але відрізняється геометрією конкретного випуску.

Встановлення та обслуговування

Монтаж виконують на зупиненому й охололому двигуні після зняття корпусу стартера. Посадкові поверхні потрібно очистити від бруду та залишків пошкоджених деталей. Маховик установлюють без перекосу, а кріплення затягують із зусиллям, передбаченим сервісною документацією для конкретної версії пилки. Після складання слід вручну перевірити вільне обертання, відсутність торкання корпусу, роботу обох собачок і правильне зачеплення стартерного шківа.

Під час обслуговування очищайте простір між лопатями та навколо собачок м’якою щіткою. Не допускайте накопичення тирси й смолистих відкладень, здатних обмежити повітряний потік або рухомість пускового механізму. Заміна потрібна за наявності тріщин, зламаних лопатей, деформації корпусу, пошкодження центральної посадки або несправності кріплень собачок. Точний підбір і акуратне встановлення повертають стартеру правильне зачеплення та відновлюють роботу штатного вентилятора бензопили.
