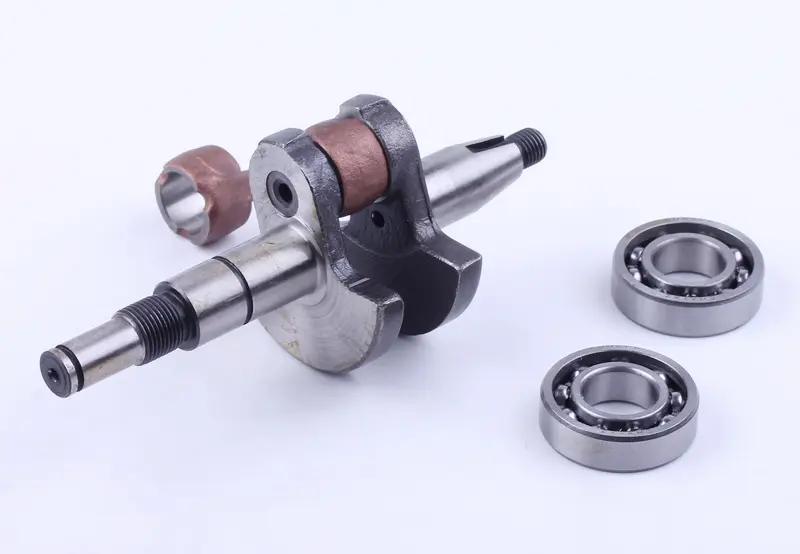

Колінвал AMG для бензопили STIHL MS 180, палець 10 мм, з підшипниками

Колінвал AMG для бензопили STIHL MS 180 з підшипниками

Деталь призначена для ремонту двигуна бензопили серії STIHL MS 180 із поршневим пальцем діаметром 10 мм. Колінвал сприймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент пов’язаним механізмам пили. Від стану цієї деталі залежать правильне переміщення поршня, стабільне обертання та нормальна робота двигуна під навантаженням.

Конструкція включає дві щоки, шатун і оброблені кінці вала для з’єднання з деталями двигуна. Разом із колінвалом передбачена пара кулькових підшипників, на яких вал установлюється в корпусі та обертається з меншим тертям. Такий набір зручний під час комплексного ремонту: основні опори колінвала можна замінити одночасно із самим валом, не залишаючи у двигуні раніше встановлені підшипники з можливим люфтом або шумом.

Коли потрібна заміна колінвала

Перевірити стан деталі варто в разі появи помітної вібрації, металевого стуку, радіального люфту або нерівномірного обертання. Підставою для заміни також є биття, зношені посадкові шийки, пошкодження різьби чи спряжених поверхонь, деформація щік та відчутний люфт у з’єднанні шатуна. Такі ознаки можуть виникати після тривалої експлуатації, перегрівання, руйнування підшипників або пошкодження поршневої групи. Перед ремонтом двигун потрібно розібрати й визначити причину несправності, адже подібні симптоми можуть створювати й інші деталі.

Що врахувати під час добору

• Модель пили. Колінвал розрахований на бензопили серії STIHL MS 180. Для техніки іншої серії сумісність окремо не заявлена.
• Розмір поршневого пальця. Позначення p-10 відповідає виконанню під палець 10 мм. Цей параметр потрібно зіставити зі встановленими поршнем і шатунним з’єднанням.
• Конфігурація кінців вала. Перед установленням порівняйте різьбу, конусні ділянки, уступи, довжину виступних частин і розташування посадкових поверхонь зі знятим колінвалом.
• Посадки підшипників. Діаметри шийок і місць у корпусі мають відповідати штатній конфігурації конкретної модифікації двигуна.
• Склад ремонту. До набору входять колінвал і два кулькові підшипники. Сальники та інші деталі двигуна до заявленого складу не включені.

Установлення та супутня перевірка

Заміна колінвала потребує розбирання двигуна, тому роботу слід виконувати відповідним інструментом без ударного навантаження на щоки, шатун і доріжки підшипників. Перед складанням очищають посадкові місця та перевіряють корпус на пошкодження. Підшипники встановлюють із прикладанням зусилля до відповідного кільця, щоб монтажне навантаження не передавалося через кульки. Після складання вал має обертатися вільно, без заїдань, помітного осьового перекосу та стороннього шуму.

Одночасно доцільно оглянути поршень, палець, циліндр, стопорні кільця й ущільнення колінвала. Зношені або пошкоджені спряжені деталі здатні скоротити ресурс нового комплекту та знову спричинити люфт чи втрату герметичності картера. Використовувати старі ущільнення без перевірки не слід, однак потребу в їх заміні визначають за фактичним станом і вимогами конкретного ремонту.

Цей комплект підходить для відновлення бензопили STIHL MS 180, коли потрібно замінити колінвал виконання p-10 разом із його основними опорами. Точне зіставлення моделі, розміру пальця та геометрії знятої деталі до початку складання допомагає уникнути помилки й виконати ремонт без повторного розбирання двигуна.
