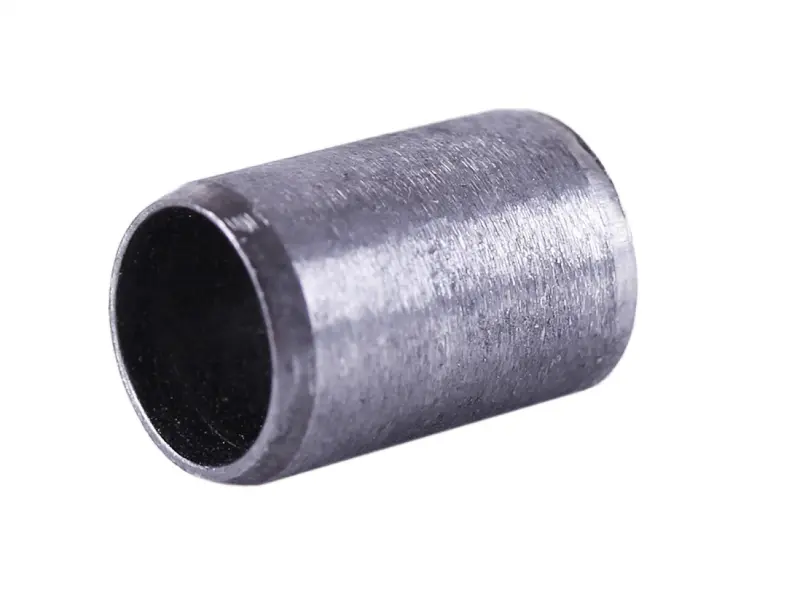

Напрямна втулка кришки блока двигуна мотоблока P70F

Напрямна втулка кришки блока двигуна P70F

Компактна посадкова деталь призначена для встановлення кришки блока двигуна мотоблока з мотором типу P70F. Втулка допомагає точно розташувати кришку відносно блока під час складання та утримує її в передбаченому конструкцією положенні. Таке центрування особливо потрібне після розбирання двигуна: кришка має суміститися з посадковими місцями без перекосу та зміщення.

Призначення деталі

Напрямна втулка встановлюється у штатний посадковий отвір у зоні з’єднання кришки з блоком. Під час монтажу вона задає взаємне положення спряжених частин до остаточного затягування кріплення. Завдяки цьому з’єднання можна скласти з правильною геометрією, не намагаючись вирівняти кришку лише кріпильними болтами.

Деталь має порожнисту циліндричну форму та металеве виконання. Така конструкція відповідає її функції: втулка входить у підготовлене посадкове місце, центрує з’єднувані частини й не замінює кріплення. Вона використовується під час ремонту та сервісного обслуговування двигуна P70F, зокрема після зняття кришки блока або заміни деталей усередині корпусу.

Встановлення справної напрямної допомагає уникнути зміщення кришки під час складання. Якщо втулка відсутня, деформована або посаджена не повністю, отвори кришки та блока можуть суміститися неправильно. Спроба компенсувати таку невідповідність затягуванням болтів створює небажане навантаження на спряжені деталі та ускладнює акуратне складання.

Як перевірити відповідність

Головний критерій вибору — двигун типу P70F і призначення саме для кришки блока. Зовнішня подібність невеликих моторних втулок не підтверджує їхньої взаємозамінності: деталі для інших серій можуть відрізнятися зовнішнім і внутрішнім діаметрами, довжиною та характером посадки. Перед установленням варто зіставити нову втулку зі знятою деталлю та посадковими отворами двигуна, який ремонтується.

• Модель двигуна: P70F.
• Місце застосування: з’єднання кришки з блоком двигуна.
• Тип деталі: напрямна посадкова втулка.
• Форма: порожнистий циліндр.
• Матеріал: метал.
• Кількість: одна втулка.

Під час підбору орієнтуються на позначення двигуна, а не лише на модель мотоблока. На техніці одного зовнішнього типу можуть використовуватися різні мотори, тому перед замовленням потрібно визначити встановлену серію двигуна. Якщо стара втулка збереглася, додатково порівнюють її довжину, діаметри та посадку. Точні розміри цієї позиції не заявлені, тому вимірювання демонтованої деталі допомагає уникнути помилки під час ремонту.

Установлення та перевірка посадки

Перед складанням посадковий отвір очищають від забруднень, старого ущільнювального складу й твердих залишків, які можуть завадити втулці зайняти штатне положення. Саму деталь перевіряють на відсутність зім’ятих або деформованих країв. Втулка повинна входити рівно, без нахилу; спосіб монтажу обирають з урахуванням конструкції двигуна та вимог його сервісної документації.

• Перевірте стан отворів у кришці та блоці, особливо якщо попередня втулка була пошкоджена.
• Переконайтеся, що нова деталь повністю займає передбачене посадкове місце й не заважає приляганню кришки.
• Сумістіть кришку з напрямною без примусового стягування перекошених частин болтами.
• Перевірте правильність розміщення прокладки або ущільнення, застосованого в конкретному двигуні.
• Затягуйте кріплення у послідовності та із зусиллям, визначеними виробником двигуна P70F.

Заміна потрібна, якщо втулку втрачено під час розбирання, вона деформована, має зім’яті краї або не забезпечує нормальної посадки кришки. Одночасно слід оглянути спряжені отвори: нова деталь не усуне пошкодження самого блока чи кришки. Після складання кришка має прилягати рівномірно, а кріплення — встановлюватися без спроб силоміць виправити невідповідність отворів.

Напрямна втулка P70F підходить для планового ремонту та повторного складання кришки блока двигуна мотоблока. Правильна ідентифікація мотора, порівняння геометрії з демонтованою деталлю й акуратне встановлення дають змогу відновити передбачене положення кришки без необґрунтованої заміни більших корпусних частин.
