Вал вторинний редуктора мотоблока під фрези

Вторинний вал редуктора мотоблока під фрези

Вторинний вал призначений для ремонту редуктора мотоблока, який працює з ґрунтообробними фрезами. Він бере участь у передаванні крутного моменту всередині редуктора та з’єднує його механізм із приводом фрез. Справний стан цієї деталі важливий для правильного розташування сполучених елементів, стабільного обертання та належної роботи приводу під час обробітку ґрунту.

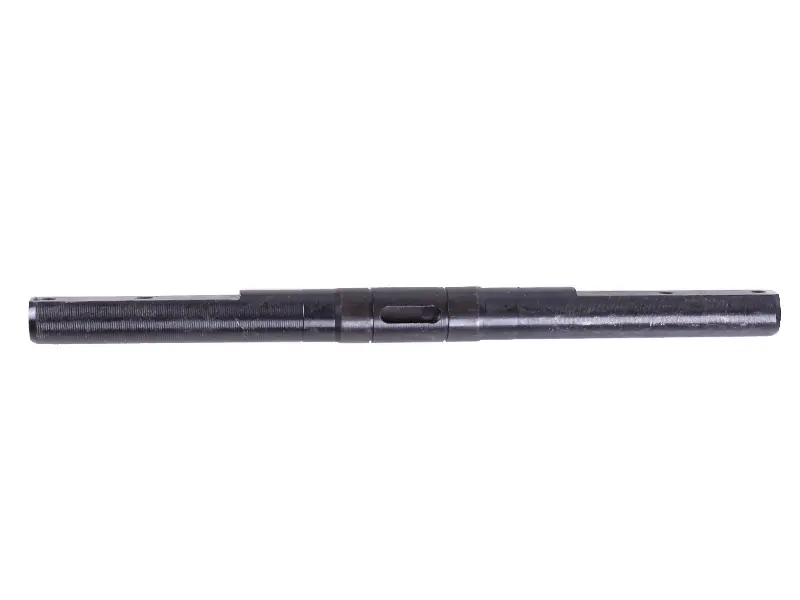

Деталь виготовлена у формі довгого ступінчастого вала з пазом під шпонку. Ступінчаста будова забезпечує передбачене конструкцією розміщення в редукторному механізмі, а шпонковий паз використовується для відповідного з’єднання зі сполученим елементом. Вал можна застосовувати під час планового ремонту та відновлення приводу фрез, якщо він точно відповідає конкретному виконанню редуктора.

Ознаки необхідності заміни

Вал потребує заміни за помітного зношення робочих поверхонь, пошкодження шпонкового паза, появи задирів, деформації або порушення посадки встановлених на ньому деталей. Такі несправності можуть спричиняти люфт у приводі, нерівномірну роботу фрез і сторонні шуми. Подальша експлуатація зношеного елемента також здатна прискорити зношення інших деталей редуктора.

Стан вала доцільно оцінювати після розбирання механізму. Ретельно огляньте ділянки встановлення сполучених деталей, шпонковий паз і загальну геометрію деталі. Якщо помітні деформація, пошкодження або значне вироблення поверхонь, вал слід замінити та водночас визначити причину несправності вузла.

Як підібрати відповідний вал

Вали для різних редукторів можуть бути зовні подібними, однак відрізнятися загальною довжиною, діаметрами окремих ділянок, кількістю та розташуванням ступенів, положенням паза, посадковими місцями й профілем з’єднувальних зон. Саме тому призначення «під фрези» та приблизна зовнішня схожість не гарантують сумісності.

Перед придбанням порівняйте нову деталь зі знятим валом. Перевірте загальну форму й довжину, послідовність ступенів, діаметри ділянок, розміщення шпонкового паза, посадкові поверхні та зони з’єднання. Врахуйте положення деталі в корпусі редуктора, а також те, які елементи встановлюються на неї у вашій версії техніки. Орієнтуватися лише на назву мотоблока не варто, адже в різних виконаннях редукторів можуть використовуватися неоднакові вали.

Що оглянути під час ремонту

Після розбирання перевірте не тільки вал, а й шпонку, підшипники, ущільнення, шестерні та кріпильні елементи. Огляньте сполучені поверхні й місця посадки деталей. Якщо причина несправності пов’язана з кількома компонентами, заміна лише вала може не усунути люфт, шум або нерівномірну роботу приводу. Послідовна перевірка вузла дає змогу виявити супутнє зношення ще до складання редуктора.

Підготовка та встановлення

Перед монтажем очистьте внутрішню частину редуктора від продуктів зношення та забруднень, що залишилися після розбирання. Повторно перевірте посадкові й сполучені поверхні, переконайтеся у справності компонентів, які монтуватимуться разом із валом. Під час складання встановлюйте деталь без перекосів і контролюйте правильне розміщення шпонки, підшипників, шестерень, ущільнень та кріплення.

Після складання переконайтеся, що сполучені елементи зайняли передбачене положення, а привод працює без ненормального люфту, заїдань і стороннього шуму. Правильно підібраний та встановлений вторинний вал дає змогу замінити зношену деталь, відновити штатне передавання обертання всередині редуктора й повернути привод фрез до робочого стану.
